轴流式止回阀

产品型号：ZLH41H/ZLH41Y

公称压力：Class150LB-2500LB

适用温度：-29℃～425℃

适用介质：水、气体、油品

产品简介

----------------------------------------------------------------------

轴流式止回阀具有一般止回阀的功能外，它还设计有减震弹簧，具有消声、减震效果，便于用户现场检修，独特的轴流式结构具有流阻小，流量大，外形尺寸小等特点，是国内外油气集输管网系统，特别是输油泵出口。适用于油、气、水浆液管道系统，防止介质逆流使用。

轴流式止回阀结构特点

1、单体机构，重量轻，刚性好，便于维护。
2、弹簧的推力使阀瓣在即使无介质压力时，也能处于关闭位置。
3、良好的支撑方式使阀门无论处于什么安装位置，阀瓣和阀座都能良好对中，故阀门可以任意安装。
4、阀门外形的流线型设计与体腔流线型设计的组合构成了轴流式止回阀流线型流道，精确的计算和设计使流道的过留面积充分保持一致，压力损失小，流态稳定，无汽蚀。阀瓣在介质流动时产生负压及弹簧推力下回座，无介质对阀瓣背面直接冲击，因此轴流式止回阀是低噪音阀门
5、阀瓣前后两端支承和阀瓣轴的特殊表面处理和结构设计，克服了这类阀门在使用中发生卡阻的现象。

轴流式止回阀执行标准

产品规范 Product specification	设计与制造 Design manufacture	结构长度 Structure length	压力-温度 Pressure temperature	法兰尺寸 Flange size	检验与实验 Inspection experiment
	API 6D ASME B16.34	API 6D ANSI B16.10	ANSI B16.34	ANSI B16.5	API1598

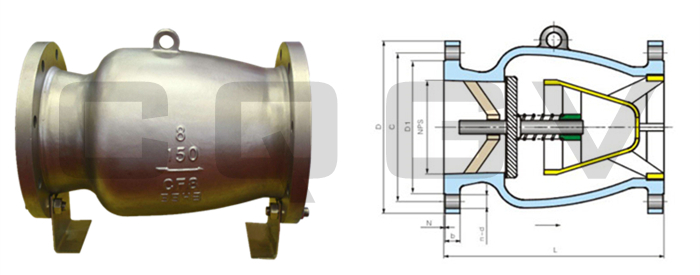

轴流式止回阀结构尺寸

磅级 Class	规格 Size		尺寸 Dimension
	DN	NPS	L		D	D1	D2	b	f	Z-d0
			RF	RTJ
150LB	50	2	203	216	152	120.5	92	16	1.6	4-19
	65	2-1/2	216	229	178	139.7	105	18	1.6	4-19
	80	3	241	254	190	152.5	127	19	1.6	4-19
	100	4	292	305	229	190.5	157	24	1.6	8-19
	125	5	330	343	254	215.9	186	24	1.6	8-22
	150	6	356	368	279	241.5	261	26	1.6	8-22
	200	8	495	508	343	298.5	270	29	1.6	8-22
	250	10	622	635	406	362	324	31	1.6	12-25
	300	12	699	711	483	431.8	381	31.8	1.6	12-25
	350	14	787	800	533	476.2	412.8	35	1.6	12-28.5
	400	16	864	876	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	978	991	635	577	533.4	39.7	1.6	16-31.8
	500	20	978	991	589	635	584.2	42.9	1.6	20-31.8
	600	24	1295	1308	813	749.3	692.2	47.7	1.6	20-35
300LB	50	2	267	283	165	127	92	22	1.6	8-19
	65	2-1/2	292	308	190	149	105	25	1.6	8-22
	80	3	318	333	210	168	170	29	1.6	8-22
	100	4	356	371	254	200	157	32	1.6	8-22
	125	5	400	416	279	235	186	35	1.6	8-22
	150	6	445	460	318	270	216	37	1.6	12-22
	200	8	533	549	381	330	270	41	1.6	12-25
	250	10	622	638	444	387.4	324	47.6	1.6	16-28.5
	300	12	711	727	521	450.8	381	50.8	1.6	16-31.8
	350	14	838	854	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	964	879	648	571.5	469.9	57.2	1.6	20-35
	450	18	978	994	713	628.6	533.4	60.5	1.6	24-35
	500	20	1016	1035	775	685.8	584.2	63.5	1.6	24-35
	600	24	1346	1368	914	812.8	692.2	69.9	1.6	24-41.1
600LB	50	2	292	295	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	333	190	149	105	29	6.4	8-22
	80	3	356	359	210	168	127	32	6.4	8-22
	100	4	432	435	273	216	157.2	38.5	6.4	8-25
	125	5	508	511	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	562	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	664	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	791	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	841	559	489	381	66.5	6.4	20-35
	350	14	889	892	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	994	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	1095	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	1200	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	1407	940	838.2	692.2	101.6	6.4	24-50.8
900LB	50	2	368	371	216	165.1	92	38.5	6.4	8-26
	65	2-1/2	419	422	244	190.5	105	41.5	6.4	8-29
	80	3	381	384	241	190.5	127	38.5	6.4	8-26
	100	4	457	460	292	234.9	157.2	44.5	6.4	8-32
	125	5	559	562	349	279.4	185.7	51	6.4	8-35
	150	6	610	613	381	317.5	215.9	56	6.4	12-32
	200	8	737	740	470	393.7	269.5	63.5	6.4	12-39
	250	10	838	841	545	469.9	323.8	70	6.4	16-39
	300	12	965	968	610	533.4	381	79.5	6.4	20-39
	350	14	1029	1038	640	558.8	412.8	86	6.4	20-42
	400	16	1130	1140	705	615.9	469.9	89	6.4	20-45
1500LB	50	2	368	371	216	165.1	92	38.5	6.4	8-26
	65	2-1/2	419	422	244	190.5	105	41.5	6.4	8-29
	80	3	470	473	267	203.2	127	48	6.4	8-32
	100	4	546	549	311	241.3	157.2	54	6.4	8-35
	125	5	673	676	375	292.1	185.7	73.5	6.4	8-42
	150	6	705	711	394	317.5	215.9	83	6.4	12-39
	200	8	832	841	492	393.7	269.5	92	6.4	12-45
	250	10	991	1000	585	482.6	323.8	108	6.4	12-51
	300	12	1130	1146	675	571.5	381	124	6.4	16-54
2500LB	50	2	451	454	235	171.4	92	51	6.4	8-29
	65	2-1/2	508	514	267	196.8	105	57.5	6.4	8-32
	80	3	578	584	305	228.6	127	67	6.4	8-35
	100	4	673	683	356	273	157.2	76.5	6.4	8-42
	125	5	794	807	419	323.8	185.7	92.5	6.4	8-48
	150	6	914	927	483	368.3	215.9	108	6.4	8-54
	200	8	1022	1038	550	438.1	269.5	127	6.4	12-54
	250	10	1270	1292	675	539.7	323.8	165.5	6.4	12-67
