VTI分体式疏水球阀故障分析及维修处理方式

文章出处:秦工阀门 人气:发表时间:2019-11-16 10:40

秦工阀门根据电厂提供VTI分体式疏水球阀使用资料及现有的故障原因做出以下分析

一、内漏的原因主要由以下两种情况造成:

1、系统杂质进入阀腔,阀门在开关过程中,进入阀腔的杂质夹杂于阀球,下游密封两密封面之间,造成两密封面划伤从而引起内漏
2、疏水球阀执行器,开关限位调试不到位,造成阀球转动角度出现偏差,造成内漏


二、外漏的主要原因由以下两种情况造成:

1、阀门长期处于内漏状态,高压蒸汽长期吹蚀阀体密封,造成阀体密封损坏,引起外漏
2、阀体密封安装出现偏差,与密封凹槽配合不紧密,造成阀门外漏

三、出现卡涩有以下几种原因造成:

1、阀腔内存积大量杂质,阀球表面涂层脱落块,造成阀球转动不顺畅,产生卡涩
2、疏水球阀盘根经过高温膨胀,盘根压盖过紧,造成阀杆转动不顺畅

四、疏水球阀(气动)执行器力矩过小:

1、气动执行器的气源压力偏低(正常气源操作压力为4~8kg)

处理方案

一、针对内漏及外漏的处理方式:

1、疏水球阀(气动)脱离管线,执行器与阀门分离,手动开关阀门数次,检查阀球实际转动情况,检查阀球是否到位
2、连接执行器,检查执行器工作是否正常

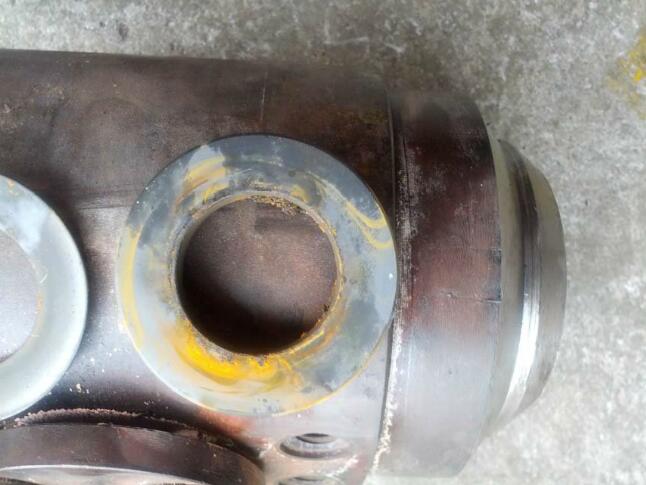

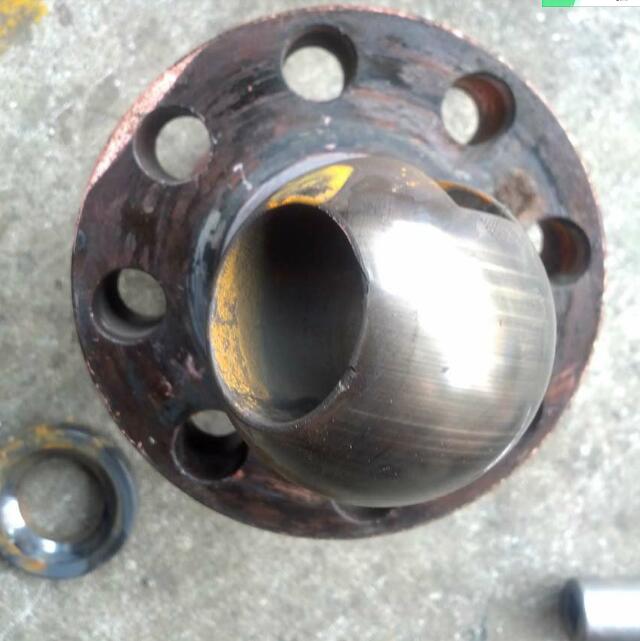

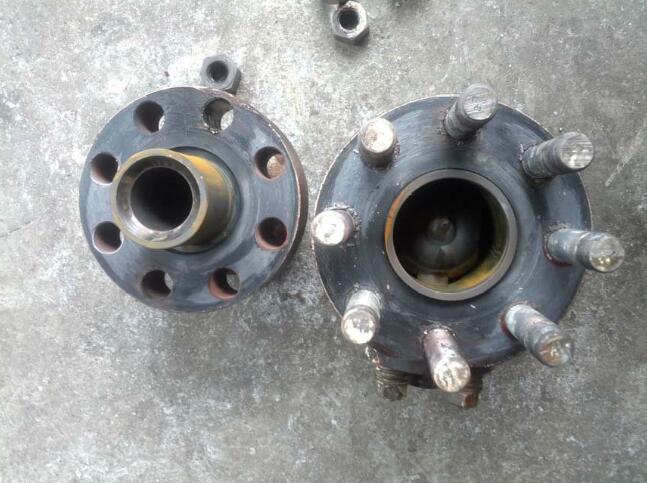

3、阀门解体,检查阀球面,下游密封面是否完好无损
4、检查阀体密封凹槽,阀体密封圈,下阀体出口斜面,是否完好无损
5、经检修清理阀腔组件后安装阀门,连接执行器,检查阀门,执行器,工作是否正常

二、针对卡涩现象的处理方式:

1、执行器与阀门分离,手动开关阀门数次,检查阀球开关是否顺畅
2、连接执行器,检查执行器工作是否正常
3、在运行过程中,执行器与阀门分离,手动开关阀门数次,检查阀杆操作是否灵活,判断是否存在机械卡涩
4、运行过程中,检查执行器原压力是否正常,检查执行器工作是否正常

注:依据以上判断结果,检查,排除机械或执行器卡涩现象

1、以上操作需由秦工阀门专业服务工程师现场指导或操作完成检查,检修工作

2、检修过程中,必须更换阀体密封,蝶形弹簧
