锻焊式电站疏水截止阀
|
产品型号：CQGV-KJ
|
公称压力：PN160~PN420 P54/100V P54/140V P57/140V
|
适用温度：-20℃~570℃
|
适用介质：蒸汽，水，油品
|
产品简介
----------------------------------------------------------------------
锻焊式电站疏水截止阀运用于公称压力低于PN420，工作温度低于570℃的高温高压工况中，该阀采用了高强度的锻焊式结构，用于切断或接通管路介质。
锻焊式电站疏水截止阀特点
1、锻焊式阀体，保证高温高压工况下的稳定表现；
2、自密封结构，压力越高，密封越可靠；
3、流动阻力小，阀体内部流动阻力小；
4、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好；
5、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性；
6、行程短，可快速开启关闭阀门；
7、结构长度(系壳体两连接端面之间的距离)较小；
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长。
2、自密封结构，压力越高，密封越可靠；
3、流动阻力小，阀体内部流动阻力小；
4、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好；
5、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性；
6、行程短，可快速开启关闭阀门；
7、结构长度(系壳体两连接端面之间的距离)较小；
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长。
锻焊式电站疏水截止阀产品执行标准
|
产品规范
Product specification |
设计与制造
Design manufacture |
结构长度
Structure length |
焊接尺寸
Welding size |
检验与实验
Inspection experiment |
|
ASME B16.34
|
ASME B16.10
|
ASME B16.25
|
MSS SP-61/API 598
|
锻焊式电站疏水截止阀零件材料
|
零件名称Part Name
|
ASTM A182 A105
|
ASTM A182 F22
|
ASTM A182 F91/F92
|
|
阀体 Body
|
ASTM A182 A105
|
ASTM A182 F22
|
ASTM A182 F91/F92
|
|
阀瓣 Valve flap
|
2Cr13+STL
|
A182 F22+STL
|
A182 F91/F92+STL
|
|
阀杆 Valve stem
|
A182 F6a 氮化 Nitriding
|
A276 420 氮化 Nitriding
|
Inconel 718 氮化 Nitriding
|
|
阀盖 valve cap
|
A182 A105
|
A182 F22
|
A182 F91/F92
|
|
密封环 Sealing ring
|
A182 F304
|
A182 F304
|
A182 F304
|
|
预紧板 Preload plate
|
A182 A105
|
A182 A105
|
A182 F22
|
|
紧定螺钉 Set screw
|
ASTM A193 B7
|
||
|
螺柱 Stud
|
A276 420
|
A182 F22
|
P91/P92
|
|
螺母 Nut
|
ASTM A194 4
|
ASTM A194 7
|
ASTM A194 BM
|
|
填料 Filler
|
增强柔性石墨 Enhanced flexible graphite
|
||
|
填料压盖 Packing gland
|
A216 WCB
|
A182 F22
|
A182 F91/F92
|
|
螺栓 Bolt
|
A193 B7
|
A193 B16
|
A193 B8M
|
|
螺母 Nut
|
A194 4
|
A194 7
|
A194 BM
|
|
阀杆螺母 Stem nut
|
铝青铜 Aluminum bronze
|
||
锻焊式电站疏水截止阀性能参数
|
型号
|
公称压PN（MPa）
|
试验压力（MPa）
|
工作压力（MPa）
|
工作温度（℃）
|
适用介质
|
|
|
强度试验
|
密封试验/上密封试验
|
|||||
|
CQGV-KJ
|
20
|
30
|
22
|
20
|
≤425
|
蒸汽
|

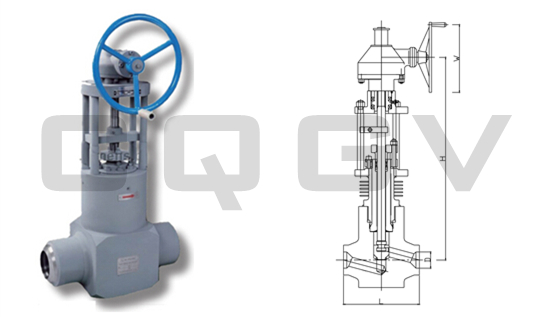

锻焊式电站疏水截止阀外形和连接尺寸
|
公称通径DN（mm）
|
|
接管尺寸
|
||
|
L（mm）
|
200（P54100V）
|
250(P54140V)
|
320(P54170V)
|
|
|
DN80
|
470
|
108*8
|
108*11
|
108*14
|
|
DN100
|
560
|
133*10
|
133*14
|
133*16
|
|
DN125
|
600
|
168*12
|
168*16
|
168*22
|
|
DN150
|
650
|
194*14
|
194*20
|
194*25
|
|
DN175
|
700
|
219*16
|
219*22
|
219*28
|
|
DN200
|
711
|
245*18
|
245*25
|
245*32
|
|
DN225
|
800
|
273*20
|
273*28
|
273*35
|
|
DN250
|
864
|
325*25
|
325*32
|
325*42
|
