CQGV-KQQ气动电站疏水球阀

产品型号：CQGV-KQQ

公称压力：4500LB

适用温度：-100℃~650℃

适用介质：水蒸汽等

产品简介

----------------------------------------------------------------------

CQGV-KQQ气动疏水球阀1.5"4500LB P91 BW-Ⅵ高压调门后进汽管疏水阀（传动方式电动气动手动）是浙江秦工阀门通过在电厂多年的经验及对各锅炉厂、汽轮厂、辅机厂配套阀门故障分析及深入研究，自主设计研发出一款取代国外知名品牌【VTI、Velan、MOGAS、SST】高温高压工况下的硬密封球阀成功的做到以国代进，也在国内外各大电力、化工、钢铁工业获得优秀业绩。 我们的经验使我们选择更高硬度的材质，从而在增强耐磨性的同时，减少的磨损机会。秦工球阀阀座表面的硬度为洛氏硬度HRC62，确保无划痕和颗粒渗入，避免导致磨损并形成危险的渗漏通道。通过持续的冶金研发设计，秦工阀门已经开发出克服多种磨损问题的技术。

气动疏水球阀产品用途

适用于高温高压、高固体含量的介质，耐磨损、耐腐蚀工况，包括电厂、石油化工及采矿行业。锅炉疏水，汽机疏水，锅炉定排连排给水系统疏水，汽包排放，过热器排放和疏水，吹灰器隔离，旁路管线隔离，省煤器联箱疏水使用的一种阀门。
结构特点
阀体和阀盖
阀体、阀盖的设计经过严格的计算，具有良好的强度、刚度和流通能力。阀盖上设 计了上密封座，在全开状态下使填料密封更为可靠，并方便填料的更换。
阀座和阀瓣
阀座与阀瓣采用锥面密封形式。
阀杆与阀杆螺母
阀杆与阀杆螺母的螺纹传动采用了适度的配合间隙和独特的牙型修正处理，保证了阀门驱动的灵活性和阀门关闭状态的自锁性。在阀瓣与阀杆头部接触处，镶嵌了一块硬质不锈钢材料，使该处不至于因挤压而变形，或因锈蚀而影响阀瓣动作的灵活性。

气动疏水球阀产品性能特点

1、阀体整体锻造，强度高，减少了潜在的泄露源。
2、填料（盘根）使用寿命长。复合式（"三明治"）结构填料，中间用软性纯石墨盘根，上下层用不锈钢编织石墨盘根，保证了密封性和长久寿命。
3、畅通式的流道，流阻小，保护了密封件
4、高耐磨阀座材料，特殊硬化处理技术，阀座表面硬度为HV950.抗热冲击，抗冲刷，防止了内漏。
5、90度快速旋转的阀杆操作，减少了填料区域的磨损和摩擦，防止了外泄漏。
6、头和阀座采用全因康镍合金材料，通过最先进的火焰喷涂技术。保证了阀门内件的高硬度，高强度和高的抗磨损能力。

气动疏水球阀产品执行标准

产品规范 Product specification	设计与制造 Design manufacture	结构长度 Structure length	焊接尺寸 Welding size	检验与实验 Inspection experiment
	ASME B16.34	ASME B16.10	ASME B16.25	MSS SP-61/API 598

气动疏水球阀产品性能参数

产品型号	CQGV-KQQ
检测形式	气压测试0.6MPa（无泄漏为准）
压力等级（Class）	1500LB	3200LB	4500LB
阀体强度试验（Class）	2250LB	4800LB	6750LB
阀门密封试验（Class）	1650LB	3520LB	4950LB
阀门适用温度范围	-100℃~650℃
连接方式	BW SW
主体材质	A105 12Cr1MoV F22 F91 F92
适用介质	水蒸汽等
驱动方式	手动 气动 电动

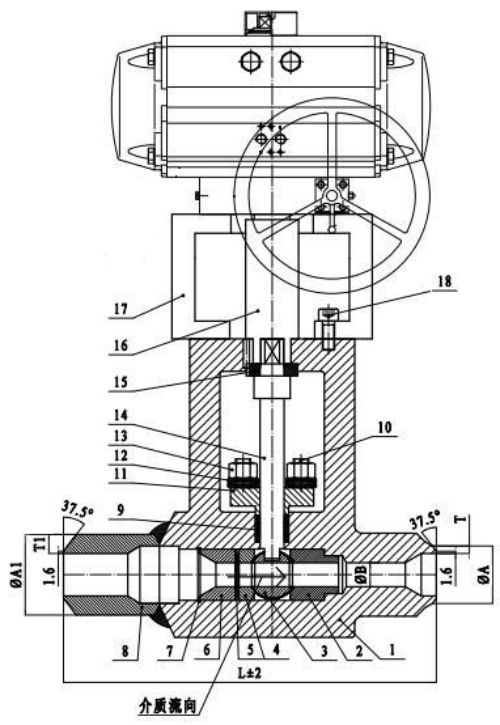

气动疏水球阀主要零部件材质

序号	零件名称	ASTM A105系列	ASTM A182 F22系列	ASTM A182 F91/F92系列
1	阀体	ASTM A105	ASTM A182 F22	ASTM A182 F91/F92
2	阀座	410喷涂碳化铬	Inconel 718+CrC
3	球体	410喷涂碳化铬	Inconel 718+CrC
4	预紧阀座	ASTM A105氮化	ASTM A182 F22氮化	ASTM A182 F91/F92氮化
5	蝶型弹簧	Inconel X 750
6	阀座支撑圈	ASTM A105氮化	ASTM A182 F22氮化	ASTM A182 F91/F92氮化
7	卡簧	Inconel X 750
8	接管	20#	12Cr1MoV	P91/P92
9	填料	Inconel 718丝+高温用膨胀石墨
10	螺栓	ASTM A193 B7	ASTM A193 B16	ASTM A193 B8M
11	填料压盖	ASTM A105氮化	ASTM A182 F22氮化	ASTM A182 F91/F92氮化
12	蝶形弹簧	Inconel X 750
13	螺母	ASTM A194 2H	ASTM A194 7	ASTM A194 BM
14	阀杆	Inconel 718 氮化
15	止推轴承	Inconel 718 氮化
16	连接轴	ASTM A276 410氮化
17	支架	Q235
18	气动执行器	组件
19	内六角螺钉	ASTM A193 B7
