H44W旋启式止回阀
- 销售热线：0577-67952199
- 销售热线：0577-67358500
- 技术选型：0577-67952209
-
-
产品详情
-
联系我们

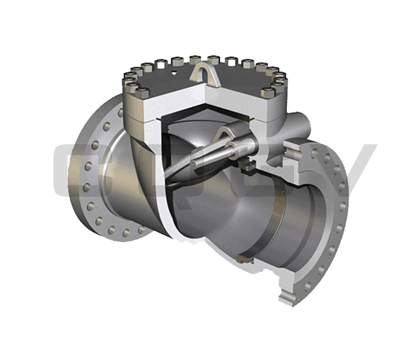

H44W旋启式止回阀
|
产品型号：H44W/H44Y/H44H
|
公称压力：PN10-PN320
|
适用温度：-29-425℃
|
适用介质：水、蒸汽、油品
|
产品简介
----------------------------------------------------------------------
H44W、H44Y 型 PN16~PN64不锈钢旋启式止回阀适用于压力 1.6~6.4MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。旋启式止回阀产品特点
旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。旋启式止回阀产品执行标准
|
产品规范 Product specification |
设计与制造 Design manufacture |
结构长度 Structure length |
压力-温度 Pressure temperature |
法兰尺寸 Flange size |
检验与实验 Inspection experiment |
| GB/T 12236 | GB/T 12221 | GB/T 9131 |
JB/T 79 GB/T 9113 HG 20592 |
GB/T 13927 JB/T 9094 |
旋启式止回阀性能参数
| 型号 | H44H-16~64P/R | H44Y-16~64P/R | |
| 工作压力（MPa） | 1.6~6.4 | ||
| 适用温度（℃） | ≤200 | ||
| 适用介质 | 弱腐蚀性介质 | ||
| 材料 | 阀体、阀盖、阀瓣 | 铬镍钛不锈钢 | |
| 密封面 | 本体密封 | 硬质合金 | |

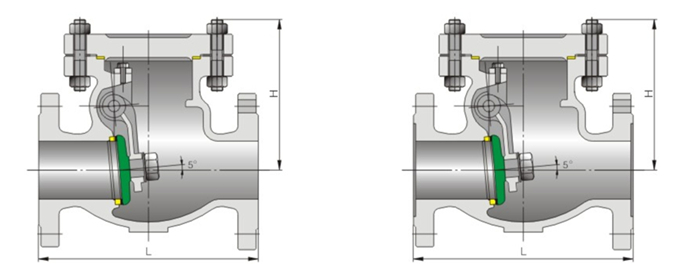

旋启式止回阀外形和连接尺寸
|
压力级 MPa |
公称通径 DN |
尺寸 Dimension | ||||||
| L | D | D1 | D2 | b | f | Z-d | ||
|
H44H H44W H44Y 1.6MPa |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 290 | 180 | 145 | 120 | 20 | 3 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-18 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | |
| 200 | 500 | 335 | 295 | 265 | 26 | 3 | 12-23 | |
| 250 | 550 | 405 | 355 | 320 | 28 | 3 | 12-25 | |
| 300 | 650 | 460 | 410 | 375 | 30 | 4 | 12-25 | |
| 350 | 750 | 520 | 470 | 436 | 32 | 4 | 16-25 | |
| 400 | 850 | 580 | 525 | 485 | 34 | 4 | 16-30 | |
| 450 | 950 | 640 | 585 | 515 | 36 | 4 | 20-30 | |
| 500 | 1025 | 715 | 650 | 608 | 36 | 4 | 20-34 | |
|
H44H H44W H44Y 2.5MPa |
50 | 230 | 160 | 125 | 100 | 22 | 3 | 4-18 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
| 80 | 310 | 195 | 160 | 135 | 24 | 3 | 8-18 | |
| 100 | 350 | 230 | 190 | 160 | 26 | 3 | 8-23 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-25 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
| 200 | 550 | 360 | 310 | 278 | 30 | 3 | 12-25 | |
| 250 | 650 | 425 | 370 | 332 | 32 | 3 | 12-30 | |
| 300 | 750 | 485 | 430 | 390 | 34 | 4 | 16-30 | |
| 350 | 850 | 550 | 490 | 448 | 38 | 4 | 16-34 | |
| 400 | 950 | 610 | 550 | 505 | 40 | 4 | 16-34 | |
| 450 | 1025 | 660 | 600 | 555 | 44 | 4 | 20-34 | |
| 500 | 1150 | 730 | 660 | 610 | 48 | 4 | 20-41 | |
|
H44H H44W H44Y 4.0MPa |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
| 80 | 310 | 195 | 160 | 135 | 24 | 3 | 8-18 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-25 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
| 200 | 600 | 375 | 320 | 282 | 34 | 3 | 12-30 | |
| 250 | 730 | 445 | 385 | 345 | 38 | 3 | 12-34 | |
| 300 | 850 | 510 | 450 | 408 | 42 | 4 | 16-34 | |
| 350 | 980 | 570 | 510 | 465 | 46 | 4 | 16-34 | |
| 400 | 1100 | 655 | 585 | 535 | 50 | 4 | 16-41 | |
| 500 | 1250 | 755 | 0.67 | 612 | 57 | 4 | 20-48 | |
|
H44H H44W H44Y 6.4MPa |
50 | 300 | 175 | 135 | 105 | 26 | 3 | 4-23 |
| 65 | 340 | 200 | 160 | 130 | 26 | 3 | 8-23 | |
| 80 | 380 | 210 | 170 | 140 | 28 | 3 | 8-23 | |
| 100 | 430 | 250 | 200 | 168 | 30 | 3 | 8-25 | |
| 125 | 500 | 295 | 240 | 202 | 34 | 3 | 8-30 | |
| 150 | 550 | 340 | 280 | 240 | 36 | 3 | 8-34 | |
| 200 | 650 | 405 | 345 | 300 | 42 | 3 | 12-34 | |
| 250 | 775 | 470 | 400 | 352 | 46 | 3 | 12-36 | |
| 300 | 900 | 530 | 460 | 415 | 52 | 4 | 16-36 | |
| 350 | 1025 | 595 | 525 | 475 | 56 | 4 | 16-41 | |
| 400 | 1150 | 670 | 585 | 525 | 60 | 4 | 16-42 | |
| 500 | 1400 | 800 | 705 | 640 | 68 | 4 | 20-48 | |
一、①旋启式止回阀产品名称与型号。
②旋启式止回阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定旋启式止回阀型号，请按旋启式止回阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
