H42W立式止回阀
|
产品型号：H42W
|
公称压力：PN16-PN160
|
适用温度：≤350℃
|
适用介质：水、蒸气、油品等
|
产品简介
----------------------------------------------------------------------
H42W立式止回阀本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。 本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。立式止回阀性能规范：
| 技术参数 | 压力等级 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作压力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 试验压力（M） | 强度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介质 | 水、天然气、油等 | ||||||||||
| 温度 | ≤350℃ | ||||||||||

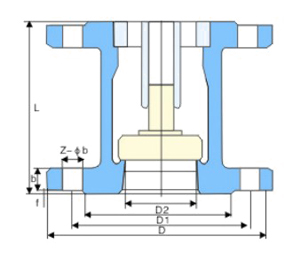

立式止回阀主要外形尺寸：
|
称压力 PN |
公称通径 DN |
主要连接尺寸 |
外形 尺寸 |
||||||
| L | D | D 1 | D 2 | b | f | Z-φb | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | 16 | 2 | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 2 | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | 18 | 2 | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | 20 | 3 | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 215 | |
一、①立式止回阀产品名称与型号。
②立式止回阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定立式止回阀型号，请按立式止回阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
此文关键词：立式止回阀
订购：H42W立式止回阀
