Z641H气动闸阀
|
产品型号：Z641H/Z6S41H
|
公称压力：PN10-PN320
|
适用温度：-29-425℃
|
适用介质：水、蒸汽、油品
|
产品简介
----------------------------------------------------------------------
Z641/Z6S41系列气动带手动楔式闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
气动闸阀结构原理
本系列产品以0.4～0.6MPa（表压）净化压缩空气作工作压力，推动活塞，带动闸板作垂直于流体的位移，实现开启开关闭阀门的目的。
巧妙设计的双层气缸和缓冲机构
双层气缸和缓冲机构的工作原理，按闸板工作的四个阶段分述如下：
1、 闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的最大静磨擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。
2、 闸阀开启的后阶段：在闸板稍稍开启以后，下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。
3、 闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。
4、 闸板关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。
灵活可靠的气动-手动转换机构,装气缸盖上部的气动-手动转换机构，在闸阀开启的关闭过程的任何位置上，都可十分方便的转动操作手柄，直接地进行由气动至手动或由手动至气动的操作方式的转换，转换操作手柄采用定位销式自锁设计，手柄定位后，可靠镇定。由电磁阀及其控制电路或供风系统发生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，保证线路正常运行，避免事故发生。在新建工程的自控制系统未完成之前，本系列闸阀可以可靠地作为手动闸阀使用，动作时灵活轻快。
气动闸阀结构、材料及使用说明
1、 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
气动闸阀安装使用及维修保养注意事项
1、阀在安装前应仔细核对型号是否与使用要求符合。
2、本阀可安装在任何工作位置，但应考虑检修和操作的方便。
3、阀在安装前应对阀体进行密封性试验；阀在安装前还应进行三次以上的空载启闭试验，气动闸阀的闸板开关应灵活，各种轴件不得有卡阻现象。
4、安装过程中应清除孔内、密封面及接合面的污垢，检查连接螺栓是否均匀拧紧。
5、安装完毕要进行密封试验及气动和手动操作试验。同时检查回讯器在阀门全开或全关状态下能否正确发讯。
6、本阀在使用中，要求将闸板全开全关，不允许将闸阀打开一部分作为调节流量的节流阀使用。否则，在介质流速的冲刷下使密封面损坏。
7、阀在使用过程中，应定期（18个月）在气缸内壁加注少量润滑油。
8、阀在使用期间，应视其动作频繁程度进行定期检查和维护。
9、气动-手动转换装置上的转换手柄在手动的位置，绝对不允许进行气动操作。
2、本阀可安装在任何工作位置，但应考虑检修和操作的方便。
3、阀在安装前应对阀体进行密封性试验；阀在安装前还应进行三次以上的空载启闭试验，气动闸阀的闸板开关应灵活，各种轴件不得有卡阻现象。
4、安装过程中应清除孔内、密封面及接合面的污垢，检查连接螺栓是否均匀拧紧。
5、安装完毕要进行密封试验及气动和手动操作试验。同时检查回讯器在阀门全开或全关状态下能否正确发讯。
6、本阀在使用中，要求将闸板全开全关，不允许将闸阀打开一部分作为调节流量的节流阀使用。否则，在介质流速的冲刷下使密封面损坏。
7、阀在使用过程中，应定期（18个月）在气缸内壁加注少量润滑油。
8、阀在使用期间，应视其动作频繁程度进行定期检查和维护。
9、气动-手动转换装置上的转换手柄在手动的位置，绝对不允许进行气动操作。
气动闸阀性能规范
|
型号
|
公称压力 PN(MPa)
|
阀体试验压力
PN(MPa) |
工作温度（ ℃ ）
|
||||||||
|
120
|
200
|
225
|
250
|
300
|
350
|
400
|
425
|
||||
|
强度试验
|
密封试验
|
工作压力 P(MPa)
|
|||||||||
|
Z6S41T-10
|
1.6
|
2.4
|
1.6
|
-
|
1.6
|
-
|
1.5
|
1.3
|
1.2
|
1.0
|
0.9
|
|
Z6S41H-25
|
2.5
|
3.8
|
2.5
|
-
|
2.5
|
-
|
2.3
|
2.0
|
1.8
|
1.6
|
1.4
|
|
Z6S41H-40
|
4.0
|
6.0
|
4.0
|
-
|
4.0
|
-
|
3.6
|
3.2
|
2.8
|
2.6
|
2.2
|
|
Z6S41H-64
|
6.4
|
9.6
|
6.4
|
-
|
6.4
|
-
|
5.7
|
5.2
|
4.6
|
3.8
|
3.6
|
气缸性能
|
型号
|
公称压力
PN(MPa) |
气缸密封试验压力
PN(MPa) |
气缸工作压力
PN(MPa) |
|
Z6S41T-10
25/40.64C/P |
0.6
|
0.6
|
0.4 ～ 0.6
|
耗气量
|
气缸直径 D(mm)
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
耗气量 (m)
|
0.0023
|
0.0029
|
0.0033
|
0.0084
|
0.0169
|
0.0198
|
0.0320
|
0.0636
|
0.0707
|
净化压缩空气压力：0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算)
气动闸阀产品执行标准
|
产品规范 Product specification |
设计与制造 Design manufacture |
结构长度 Structure length |
压力-温度 Pressure temperature |
法兰尺寸 Flange size |
检验与实验 Inspection experiment |
|
API 600 API 6D GB/T 12234 |
ANSI B16.10 API 6D GB/T 12221 |
ANSI B16.34 GB/T 9131 |
ANSI B16.5
GB/T 9113
HG 20592
|
API1598 API 6D GB/T 13927 |
气动闸阀主要零件材质
|
序号 NO. |
零件名称 Parts name |
材料 Material | ||||
| WCB/Trim 1 | WCB/Trim 5 | WCB/Trim 8 | CF8/304 | CF8M/316 | ||
| 1 | 阀体 Body | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 2 | 垫片 Gasket | Soft lron+Graphite or 304+Graphite | 304+Graphite | 316+Graphite | ||
| 3 | 阀座 Seat | A105+13Cr | A105+STL | A105+13Cr | A351 CF8 | A351 CF8M |
| 4 | 闸板 Gate | A216 WCB+13Cr | A216 WCB+STL | A216 WCB+STL | A351 CF8 | A351 CF8M |
| 5 | 阀杆 Stem | A182 F6a | A182 F6a | A182 F6a | A182 F304 | A182 F316 |
| 6 | 上密封座 Upper seal | A182 F6a | A182 F6a | A182 F6a | A351 CF8 | A351 CF8M |
| 7 | 填料 Filler | 柔性石墨 Flexible graphite | ||||
| 8 | 压套 Compression sleeve | A182 F6a | A182 F6a | A182 F6a | A182 F304 | A182 F316 |
| 9 | 螺钉 Screw | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 10 | 螺母 Nut | A194 2H | A194 2H | A194 2H | A194 8 | A194 8M |
| 11 | 销 Pin | ASTM A36 | ASTM A36 | ASTM A36 | 304SS | 316SS |
| 12 | 压板 Press plate | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 13 | 螺柱 Stud | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 14 | 螺母 Nut | A194 2H | A194 2H | A194 2H | A194 8 | A194 8M |
| 15 | 阀盖 Bonnet | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 16 | 油杯 Nipple | 碳钢 Carbon steel | ||||
| 17 | 阀杆螺母 Stem nut | A439 D2 | ||||
| 18 | 压盖螺母 Gland nut | 碳钢 Carbon steel | ||||
| 19 | 手轮 Hand wheel | 球墨铸铁 Ductile iron | ||||
| 20 | 锁紧螺母 Hand wheel nut | 碳钢 Carbon steel | ||||
| 21 | 螺钉 Screw | A193 B7 | ||||

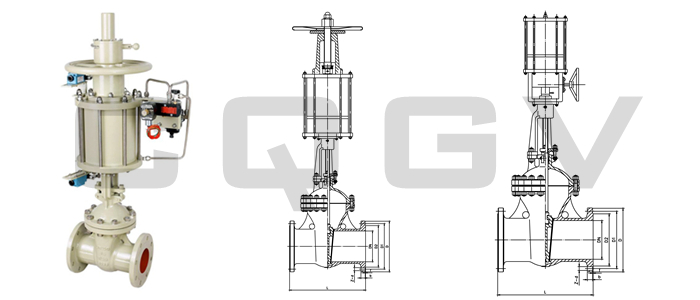

气动闸阀主要零件材质外形结构尺寸
|
压力级 MPa |
公称 通径 DN |
尺寸 Dimension | |||||||||
| L | D | D1 | D2 | b | f | Z-d | H | D0 | 气源接头 | ||
|
Z641H Z641Y Z6S41H Z6S41Y 1.6MPa |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 865 | 250 | M12×1.25 |
| 65 | 265 | 180 | 145 | 120 | 20 | 3 | 4-18 | 950 | 250 | ||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 1100 | 300 | ||
| 100 | 300 | 215 | 180 | 155 | 22 | 3 | 8-18 | 1200 | 350 | ||
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 | 1290 | 350 | ||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 1380 | 400 | ||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 1580 | 400 | ||
| 250 | 450 | 405 | 355 | 320 | 28 | 3 | 12-25 | 1710 | 400 | M20×1.5 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 | 1880 | 500 | ||
| 350 | 550 | 520 | 470 | 436 | 32 | 4 | 16-25 | 2180 | 500 | ||
| 400 | 600 | 580 | 525 | 485 | 34 | 4 | 16-30 | 2325 | 550 | ||
| 450 | 650 | 640 | 585 | 515 | 36 | 4 | 20-30 | 2570 | 550 | ||
| 500 | 700 | 715 | 650 | 608 | 36 | 4 | 20-34 | 2800 | 600 | M24×1.5 | |
| 600 | 800 | 840 | 770 | 718 | 38 | 5 | 20-36 | 3010 | 600 | M27×1.5 | |
|
Z641H Z641Y Z6S41H Z6S41Y 2.5MPa |
50 | 250 | 160 | 125 | 100 | 22 | 3 | 4-18 | 865 | 250 | M12×1.25 |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | 950 | 250 | ||
| 80 | 280 | 195 | 160 | 135 | 24 | 3 | 8-18 | 1100 | 300 | ||
| 100 | 300 | 230 | 190 | 160 | 26 | 3 | 8-23 | 1200 | 350 | ||
| 125 | 325 | 270 | 220 | 188 | 26 | 3 | 8-25 | 1290 | 350 | ||
| 150 | 350 | 300 | 250 | 218 | 28 | 3 | 8-25 | 1380 | 400 | ||
| 200 | 400 | 360 | 310 | 278 | 30 | 3 | 12-25 | 1580 | 400 | ||
| 250 | 450 | 425 | 370 | 332 | 32 | 3 | 12-30 | 1710 | 400 | M20×1.5 | |
| 300 | 500 | 485 | 430 | 390 | 34 | 4 | 16-30 | 1880 | 500 | ||
| 350 | 550 | 550 | 490 | 448 | 38 | 4 | 16-34 | 2180 | 500 | ||
| 400 | 600 | 610 | 550 | 505 | 40 | 4 | 16-34 | 2325 | 550 | ||
| 450 | 650 | 660 | 600 | 555 | 44 | 4 | 20-34 | 2570 | 550 | ||
| 500 | 700 | 730 | 660 | 610 | 48 | 4 | 20-41 | 2800 | 600 | M24×1.5 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 3010 | 600 | M27×1.5 | |
|
Z641H Z641Y Z6S41H Z6S41Y 4.2MPa |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 890 | 300 | M12×1.25 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 910 | 300 | ||
| 80 | 310 | 195 | 160 | 135 | 24 | 3 | 8-18 | 1150 | 350 | ||
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 1300 | 400 | ||
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-25 | 1380 | 400 | ||
| 150 | 450 | 300 | 250 | 218 | 28 | 3 | 8-25 | 1450 | 400 | ||
| 200 | 550 | 375 | 320 | 282 | 34 | 3 | 12-30 | 1660 | 500 | M20×1.5 | |
| 250 | 650 | 445 | 385 | 345 | 38 | 3 | 12-34 | 1860 | 500 | ||
| 300 | 750 | 510 | 450 | 408 | 42 | 4 | 16-34 | 2010 | 500 | ||
| 350 | 850 | 570 | 510 | 465 | 46 | 4 | 16-34 | 2350 | 550 | ||
| 400 | 960 | 655 | 585 | 535 | 50 | 4 | 16-41 | 2530 | 550 | ||
| 500 | 1150 | 755 | 0.67 | 612 | 57 | 4 | 20-48 | 2780 | 600 | M24×1.5 | |
| 600 | 1350 | 890 | 795 | 730 | 62 | 5 | 20-48 | 3100 | 600 | M27×1.5 | |
|
Z641H Z641Y Z6S41H Z6S41Y 6.4MPa |
50 | 250 | 175 | 135 | 105 | 26 | 3 | 4-23 | 865 | 250 | M12×1.25 |
| 65 | 290 | 200 | 160 | 130 | 26 | 3 | 8-23 | 950 | 300 | ||
| 80 | 310 | 210 | 170 | 140 | 28 | 3 | 8-23 | 1170 | 300 | ||
| 100 | 350 | 250 | 200 | 168 | 30 | 3 | 8-25 | 1280 | 350 | ||
| 125 | 400 | 295 | 240 | 202 | 34 | 3 | 8-30 | 1350 | 350 | ||
| 150 | 450 | 340 | 280 | 240 | 36 | 3 | 8-34 | 1470 | 400 | ||
| 200 | 550 | 405 | 345 | 300 | 42 | 3 | 12-34 | 1650 | 400 | M20×1.5 | |
| 250 | 650 | 470 | 400 | 352 | 46 | 3 | 12-36 | 1810 | 400 | ||
| 300 | 750 | 530 | 460 | 415 | 52 | 4 | 16-36 | 1960 | 500 | ||
| 350 | 850 | 595 | 525 | 475 | 56 | 4 | 16-41 | 2240 | 500 | ||
| 400 | 950 | 670 | 585 | 525 | 60 | 4 | 16-42 | 2450 | 550 | M24×1.5 | |
订货须知：
一、①气动闸阀产品名称与型号
②气动闸阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动闸阀型号，请按气动闸阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
一、①气动闸阀产品名称与型号
②气动闸阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动闸阀型号，请按气动闸阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
