Z40Y美标闸阀
- 销售热线：0577-67952199
- 销售热线：0577-67358500
- 技术选型：0577-67952209
-
-
产品详情
-
联系我们
Z40Y美标闸阀
|
产品型号：Z40H/Z40Y
|
公称压力：Class150LB～1500LB
|
适用温度：-29～425℃
|
适用介质：水、蒸汽、油品、硝酸、醋酸、尿素等
|
产品简介
----------------------------------------------------------------------
Z40H/W/Y-150LB法兰连接磅级钢制美标闸阀适用于ANSI Class150～3500、PN2.0～42.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
美标闸阀产品特点
1、产品设计制造符合国外先进标准要求，密封可靠，性能优良。
2、结构设计紧凑合理，造型美观。
3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
5、采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
2、结构设计紧凑合理，造型美观。
3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
5、采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
美标闸阀标准规范
|
产品规范
Product specification |
设计与制造
Design manufacture |
结构长度
Structure length |
压力-温度
Pressure temperature |
法兰尺寸
Flange size |
检验与实验
Inspection experiment |
|
API 600
API 6D |
ANSI B16.10
API 6D |
ANSI B16.34
|
ANSI B16.5
|
API1598
API 6D |

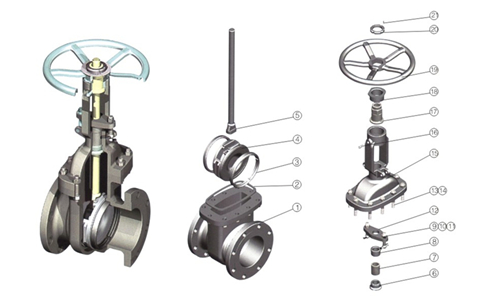

美标闸阀主要零件材料
|
序号
NO. |
零件名称
Parts name |
材料 Material
|
||||
|
WCB/Trim 1
|
WCB/Trim 5
|
WCB/Trim 8
|
CF8/304
|
CF8M/316
|
||
|
1
|
阀体 Body
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A351 CF8
|
A351 CF8M
|
|
2
|
垫片 Gasket
|
Soft lron+Graphite or 304+Graphite
|
304+Graphite
|
316+Graphite
|
||
|
3
|
阀座 Seat
|
A105+13Cr
|
A105+STL
|
A105+13Cr
|
A351 CF8
|
A351 CF8M
|
|
4
|
闸板 Gate
|
A216 WCB+13Cr
|
A216 WCB+STL
|
A216 WCB+STL
|
A351 CF8
|
A351 CF8M
|
|
5
|
阀杆 Stem
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A182 F304
|
A182 F316
|
|
6
|
上密封座 Upper seal
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A351 CF8
|
A351 CF8M
|
|
7
|
填料 Filler
|
柔性石墨 Flexible graphite
|
||||
|
8
|
压套 Compression sleeve
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A182 F304
|
A182 F316
|
|
9
|
螺钉 Screw
|
A193 B7
|
A193 B7
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
10
|
螺母 Nut
|
A194 2H
|
A194 2H
|
A194 2H
|
A194 8
|
A194 8M
|
|
11
|
销 Pin
|
ASTM A36
|
ASTM A36
|
ASTM A36
|
304SS
|
316SS
|
|
12
|
压板 Press plate
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A351 CF8
|
A351 CF8M
|
|
13
|
螺柱 Stud
|
A193 B7
|
A193 B7
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
14
|
螺母 Nut
|
A194 2H
|
A194 2H
|
A194 2H
|
A194 8
|
A194 8M
|
|
15
|
阀盖 Bonnet
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A351 CF8
|
A351 CF8M
|
|
16
|
油杯 Nipple
|
碳钢 Carbon steel
|
||||
|
17
|
阀杆螺母 Stem nut
|
A439 D2
|
||||
|
18
|
压盖螺母 Gland nut
|
碳钢 Carbon steel
|
||||
|
19
|
手轮 Hand wheel
|
球墨铸铁 Ductile iron
|
||||
|
20
|
锁紧螺母 Hand wheel nut
|
碳钢 Carbon steel
|
||||
|
21
|
螺钉 Screw
|
A193 B7
|
||||
美标闸阀外形连接尺寸
|
磅级
Class |
规格 Size
|
尺寸 Dimension
|
||||||||
|
DN
|
NPS
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d0
|
||
|
RF
|
RTJ
|
|||||||||
|
150LB
|
50
|
2
|
178
|
191
|
152
|
120.5
|
92
|
16
|
1.6
|
4-19
|
|
65
|
2-1/2
|
190
|
203
|
178
|
139.7
|
105
|
18
|
1.6
|
4-19
|
|
|
80
|
3
|
203
|
216
|
190
|
152.5
|
127
|
19
|
1.6
|
4-19
|
|
|
100
|
4
|
229
|
241
|
229
|
190.5
|
157
|
24
|
1.6
|
8-19
|
|
|
125
|
5
|
254
|
267
|
254
|
215.9
|
186
|
24
|
1.6
|
8-22
|
|
|
150
|
6
|
267
|
279
|
279
|
241.5
|
261
|
26
|
1.6
|
8-22
|
|
|
200
|
8
|
292
|
305
|
343
|
298.5
|
270
|
29
|
1.6
|
8-22
|
|
|
250
|
10
|
330
|
343
|
406
|
362
|
324
|
31
|
1.6
|
12-25
|
|
|
300
|
12
|
356
|
368
|
483
|
431.8
|
381
|
31.8
|
1.6
|
12-25
|
|
|
350
|
14
|
381
|
394
|
533
|
476.2
|
412.8
|
35
|
1.6
|
12-28.5
|
|
|
400
|
16
|
406
|
419
|
597
|
539.8
|
469.9
|
36.6
|
1.6
|
16-28.5
|
|
|
450
|
18
|
432
|
445
|
635
|
577
|
533.4
|
39.7
|
1.6
|
16-31.8
|
|
|
500
|
20
|
457
|
470
|
589
|
635
|
584.2
|
42.9
|
1.6
|
20-31.8
|
|
|
600
|
24
|
508
|
521
|
813
|
749.3
|
692.2
|
47.7
|
1.6
|
20-35
|
|
|
700
|
28
|
610
|
-
|
837
|
795.5
|
762
|
43
|
1.6
|
40-22
|
|
|
800
|
32
|
711
|
-
|
887
|
900
|
864
|
44
|
1.6
|
48-22
|
|
|
300LB
|
50
|
2
|
216
|
232
|
165
|
127
|
92
|
22
|
1.6
|
8-19
|
|
65
|
2-1/2
|
241
|
257
|
190
|
149
|
105
|
25
|
1.6
|
8-22
|
|
|
80
|
3
|
283
|
298
|
210
|
168
|
170
|
29
|
1.6
|
8-22
|
|
|
100
|
4
|
305
|
321
|
254
|
200
|
157
|
32
|
1.6
|
8-22
|
|
|
125
|
5
|
381
|
397
|
279
|
235
|
186
|
35
|
1.6
|
8-22
|
|
|
150
|
6
|
403
|
419
|
318
|
270
|
216
|
37
|
1.6
|
12-22
|
|
|
200
|
8
|
419
|
435
|
381
|
330
|
270
|
41
|
1.6
|
12-25
|
|
|
250
|
10
|
457
|
473
|
444
|
387.4
|
324
|
47.6
|
1.6
|
16-28.5
|
|
|
300
|
12
|
502
|
518
|
521
|
450.8
|
381
|
50.8
|
1.6
|
16-31.8
|
|
|
350
|
14
|
762
|
778
|
584
|
514.4
|
412.8
|
53.8
|
1.6
|
20-31.6
|
|
|
400
|
16
|
838
|
854
|
648
|
571.5
|
469.9
|
57.2
|
1.6
|
20-35
|
|
|
450
|
18
|
914
|
930
|
713
|
628.6
|
533.4
|
60.5
|
1.6
|
24-35
|
|
|
500
|
20
|
991
|
1010
|
775
|
685.8
|
584.2
|
63.5
|
1.6
|
24-35
|
|
|
600
|
24
|
1143
|
1165
|
914
|
812.8
|
692.2
|
69.9
|
1.6
|
24-41.1
|
|
|
700
|
28
|
1346
|
1372
|
921
|
857
|
787
|
87
|
1.6
|
36-35.5
|
|
|
800
|
32
|
1524
|
1553
|
1054
|
978
|
902
|
102
|
1.6
|
32-42
|
|
|
600LB
|
50
|
2
|
292
|
295
|
165
|
127
|
92
|
25.4
|
6.4
|
8-19
|
|
65
|
2-1/2
|
330
|
333
|
190
|
149
|
105
|
29
|
6.4
|
8-22
|
|
|
80
|
3
|
356
|
359
|
210
|
168
|
127
|
32
|
6.4
|
8-22
|
|
|
100
|
4
|
432
|
435
|
273
|
216
|
157.2
|
38.5
|
6.4
|
8-25
|
|
|
125
|
5
|
508
|
511
|
330
|
266.7
|
185.7
|
44.5
|
6.4
|
8-28.5
|
|
|
150
|
6
|
559
|
562
|
356
|
292.1
|
215.9
|
47.8
|
6.4
|
12-28.5
|
|
|
200
|
8
|
660
|
664
|
419
|
349.2
|
269.5
|
55.6
|
6.4
|
12-31.8
|
|
|
250
|
10
|
787
|
791
|
508
|
431.8
|
323.8
|
63.5
|
6.4
|
16-35
|
|
|
300
|
12
|
838
|
841
|
559
|
489
|
381
|
66.5
|
6.4
|
20-35
|
|
|
350
|
14
|
889
|
892
|
603
|
527
|
412.8
|
69.9
|
6.4
|
20-38.1
|
|
|
400
|
16
|
991
|
994
|
686
|
603.2
|
469.9
|
76.2
|
6.4
|
20-41.1
|
|
|
450
|
18
|
1092
|
1095
|
743
|
654
|
533.4
|
82.6
|
6.4
|
20-44.5
|
|
|
500
|
20
|
1194
|
1200
|
813
|
723.9
|
584.2
|
88.9
|
6.4
|
24-44.5
|
|
|
600
|
24
|
1397
|
1407
|
940
|
838.2
|
692.2
|
101.6
|
6.4
|
24-50.8
|
|
订货须知：
一、①法兰美标闸阀产品名称与型号
②法兰美标闸阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定美标闸阀型号，请按美标闸阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
一、①法兰美标闸阀产品名称与型号
②法兰美标闸阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定美标闸阀型号，请按美标闸阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
