DZ41W低温闸阀

产品型号：DZ41W/DZ41Y

公称压力：PN10-160MPa/Class150LB-1500LB

适用温度：-196℃～200℃

适用介质：液化天然气、液化石油气、液氮、液氨

产品简介

----------------------------------------------------------------------

DZ41W低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质，低温闸阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的闸阀，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。

低温闸阀特点

1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、低温闸阀严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、低温闸阀采用多种配管法兰标准及密封面型式，适用于各种工程需要

低温闸阀产品执行标准

品规范 Product specification	设计与制造 Design manufacture	结构长度 Structure length	法兰尺寸 Flange size	检验与实验 Inspection experiment
	API 600 JB/T7749	ANSI B16.10 GB/T 12221	ANSI B16.5 HG 20592	API 598 GB/T 13927

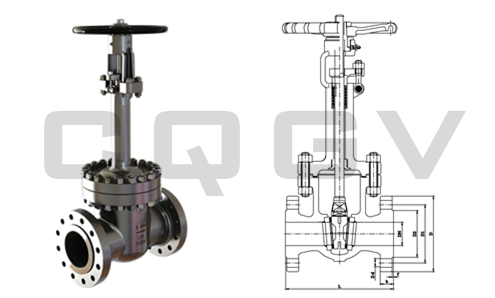

低温闸阀主要外形结构尺寸

美标低温闸阀尺寸

磅级 Class	规格 Size		尺寸 Dimension
	DN	NPS	L		D	D1	D2	b	f	Z-d0
			RF	RTJ
150LB	50	2	178	191	152	120.5	92	16	1.6	4-19
	65	2-1/2	190	203	178	139.7	105	18	1.6	4-19
	80	3	203	216	190	152.5	127	19	1.6	4-19
	100	4	229	241	229	190.5	157	24	1.6	8-19
	125	5	254	267	254	215.9	186	24	1.6	8-22
	150	6	267	279	279	241.5	261	26	1.6	8-22
	200	8	292	305	343	298.5	270	29	1.6	8-22
	250	10	330	343	406	362	324	31	1.6	12-25
	300	12	356	368	483	431.8	381	31.8	1.6	12-25
	350	14	381	394	533	476.2	412.8	35	1.6	12-28.5
	400	16	406	419	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	432	445	635	577	533.4	39.7	1.6	16-31.8
	500	20	457	470	589	635	584.2	42.9	1.6	20-31.8
	600	24	508	521	813	749.3	692.2	47.7	1.6	20-35
	700	28	610	-	837	795.5	762	43	1.6	40-22
	800	32	711	-	887	900	864	44	1.6	48-22
300LB	50	2	216	232	165	127	92	22	1.6	8-19
	65	2-1/2	241	257	190	149	105	25	1.6	8-22
	80	3	283	298	210	168	170	29	1.6	8-22
	100	4	305	321	254	200	157	32	1.6	8-22
	125	5	381	397	279	235	186	35	1.6	8-22
	150	6	403	419	318	270	216	37	1.6	12-22
	200	8	419	435	381	330	270	41	1.6	12-25
	250	10	457	473	444	387.4	324	47.6	1.6	16-28.5
	300	12	502	518	521	450.8	381	50.8	1.6	16-31.8
	350	14	762	778	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	838	854	648	571.5	469.9	57.2	1.6	20-35
	450	18	914	930	713	628.6	533.4	60.5	1.6	24-35
	500	20	991	1010	775	685.8	584.2	63.5	1.6	24-35
	600	24	1143	1165	914	812.8	692.2	69.9	1.6	24-41.1
	700	28	1346	1372	921	857	787	87	1.6	36-35.5
	800	32	1524	1553	1054	978	902	102	1.6	32-42
600LB	50	2	292	295	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	333	190	149	105	29	6.4	8-22
	80	3	356	359	210	168	127	32	6.4	8-22
	100	4	432	435	273	216	157.2	38.5	6.4	8-25
	125	5	508	511	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	562	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	664	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	791	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	841	559	489	381	66.5	6.4	20-35
	350	14	889	892	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	994	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	1095	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	1200	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	1407	940	838.2	692.2	101.6	6.4	24-50.8

国标低温闸阀尺寸

压力级 MPa	公称通径 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
1.6MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	250	160	125	100	20	3	4-18
	65	265	180	145	120	20	3	4-18
	80	280	195	160	135	20	3	8-18
	100	300	215	180	155	22	3	8-18
	125	325	245	210	185	22	3	8-18
	150	350	280	240	210	24	3	8-23
	200	400	335	295	265	26	3	12-23
	250	450	405	355	320	28	3	12-25
	300	500	460	410	375	30	4	12-25
	350	550	520	470	436	32	4	16-25
	400	600	580	525	485	34	4	16-30
	450	650	640	585	515	36	4	20-30
	500	700	715	650	608	36	4	20-34
	600	800	840	770	718	38	5	20-36
2.5MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	250	160	125	100	22	3	4-18
	65	265	180	145	120	22	3	8-18
	80	280	195	160	135	24	3	8-18
	100	300	230	190	160	26	3	8-23
	125	325	270	220	188	26	3	8-25
	150	350	300	250	218	28	3	8-25
	200	400	360	310	278	30	3	12-25
	250	450	425	370	332	32	3	12-30
	300	500	485	430	390	34	4	16-30
	350	550	550	490	448	38	4	16-34
	400	600	610	550	505	40	4	16-34
	450	650	660	600	555	44	4	20-34
	500	700	730	660	610	48	4	20-41
	600	800	840	770	718	48	5	20-41
压力级 MPa	公称通径 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
4.0MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	250	160	125	100	20	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	24	3	8-23
	125	400	270	220	188	26	3	8-25
	150	450	300	250	218	28	3	8-25
	200	550	375	320	282	34	3	12-30
	250	650	445	385	345	38	3	12-34
	300	750	510	450	408	42	4	16-34
	350	850	570	510	465	46	4	16-34
	400	960	655	585	535	50	4	16-41
	500	1150	755	0.67	612	57	4	20-48
	600	1350	890	795	730	62	5	20-48
6.4MPa
	80	310	210	170	140	28	3	8-23
	100	350	250	200	168	30	3	8-25
	125	400	295	240	202	34	3	8-30
	150	450	340	280	240	36	3	8-34
	200	550	405	345	300	42	3	12-34
	250	650	470	400	352	46	3	12-36
	300	750	530	460	415	52	4	16-36
	350	850	595	525	475	56	4	16-41
	400	950	670	585	525	60	4	16-42
	500	1150	800	705	640	68	4	20-48
	600	1350	930	820	750	70	5	20-58
