MQ647Y喷煤粉卸灰球阀
|
产品型号：MQ647Y
|
公称压力：PN10-PN160
|
适用温度：-29-425℃
|
适用介质：含尘气体、煤粉等
|
产品简介
----------------------------------------------------------------------
喷煤粉球阀常用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中截断或接通介质。喷煤粉专用球阀、卸灰阀特别适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。
喷煤粉专用球阀的特点
1、喷煤粉专用球阀的阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能；
2、喷煤粉卸灰专用球阀的密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点；
3、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所；
4、根据客户需要，卸灰球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计；
6、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封；
7、喷煤粉卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。
8、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
9、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
9、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
喷煤粉卸灰球阀主要零件材质
|
零件名称 Accessory name
|
材质 Materials
|
|
阀体、阀盖 Body,bonnet
|
WCB
|
|
球体、阀座 Globe Body,seat
|
1Cr18Ni9Ti+硬铬
ICr18Ni9Ti+Hard chrome |
|
阀杆 Stem
|
2Cr13
|
|
密封圈 Sealing ring
|
特种耐磨耐高温四氟
Special wearing-resisting and high- temperature resistance tetraf luorine |
|
螺栓 Bolt
|
中碳钢 Medium Carbon stell
|
气动喷煤粉专用球阀技术参数和性能
| GTD气动执行机构技术参数 | 阀 体 参 数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～200mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE、PPL、金属密封 | |
| 动作范围 | 0～90°±5° | 温 度 | ≤250℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 适用介质 | 灰、浆渣类等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |

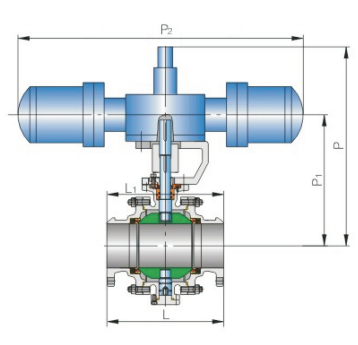

喷煤粉卸灰球阀主要外型连接尺寸
|
公称压力
PN(MPa) |
公称通径
DN(mm) |
尺寸 Dimension(mm)
|
||||
|
L
|
P2
|
P
|
||||
|
手动
|
气动
|
手动
|
气动
|
|||
|
1.6MPa
|
25
|
180
|
140
|
235
|
90
|
298
|
|
32
|
200
|
155
|
235
|
107
|
304
|
|
|
40
|
220
|
250
|
330
|
127
|
370
|
|
|
50
|
220
|
250
|
330
|
140
|
376
|
|
|
65
|
241
|
350
|
400
|
164
|
425
|
|
|
80
|
283
|
350
|
510
|
177
|
484
|
|
|
100
|
305
|
420
|
510
|
206
|
531
|
|
|
125
|
356
|
700
|
580
|
292
|
570
|
|
|
150
|
394
|
1000
|
720
|
320
|
570
|
|
|
200
|
457
|
|
720
|
|
610
|
|
|
250
|
533
|
|
900
|
|
670
|
|
|
300
|
610
|
|
1050
|
|
740
|
|
|
350
|
686
|
|
1290
|
|
790
|
|
|
400
|
762
|
|
1600
|
|
905
|
|
订货须知：
一、①喷煤粉卸灰专用球阀产品名称与型号
②喷煤粉卸灰专用球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定喷煤粉卸灰专用球阀型号，请按喷煤粉卸灰专用球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
一、①喷煤粉卸灰专用球阀产品名称与型号
②喷煤粉卸灰专用球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定喷煤粉卸灰专用球阀型号，请按喷煤粉卸灰专用球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
