NQ347S耐磨铸石球阀
- 销售热线：0577-67952199
- 销售热线：0577-67358500
- 技术选型：0577-67952209
-
-
产品详情
-
联系我们
NQ347S耐磨铸石球阀
|
产品型号：NQ347S
|
公称压力：PN10-PN200
|
适用温度：-29℃-425℃
|
适用介质：泥浆.灰渣浆.原油.油.水.汽等
|
产品简介
----------------------------------------------------------------------
NQ347S耐磨铸石球阀一种高耐磨,特殊密封硬浆体系统截止阀，这种阀门是集国外球阀先进技术加上本公司发明的专利密封技术与具有高耐磨、耐酸的玄武岩铸石结合为一体的一种新型阀门，该阀门主要用于火力发电厂除灰排渣系统,矿山尾矿排渣系统和石油、化工、水场等介质输送行业。
耐磨铸石球阀主要性能规范
|
公称通径DN(mm) |
80-1200 |
|
公称压力PN(Mpa) |
1.0MPa-10.0MPa |
|
通用介质 |
泥浆、灰渣浆、油等 |
|
使用温度℃ |
-40℃-250℃ |
|
传动方式 |
手动、电动、气动 |
耐磨铸石球阀阀门主要材质
|
公称通径DN(mm) |
材料 |
|
阀体.阀盖 |
WCB |
|
球体 |
WCB+1Cr18Ni9Ti |
|
流道 |
玄武岩铸石 |
|
阀杆 |
40Cr |
|
密封圈 |
四氢呋喃聚醚型弹性体或氟橡胶 |

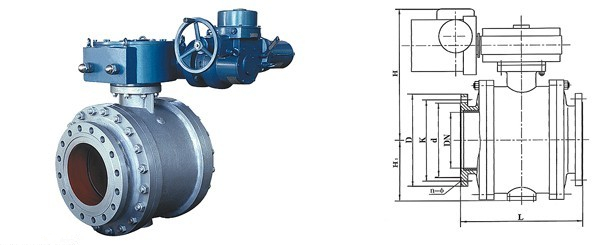

铸石球阀规格主要尺寸：
|
1.6MPa |
DN |
L |
D |
K |
d |
b |
n-φd |
H1 |
H |
|
凸面法兰 NQ 347S NQ 647S NQ 947S 16C
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
85 |
160 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
95 |
230 |
|
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
107 |
230 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
142 |
400 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
152 |
400 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
178 |
500 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
252 |
500 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
278 |
600 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
395 |
600 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
480 |
800 |
|
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
585 |
800 |
|
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
625 |
800 |
|
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
720 |
800 |
|
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
840 |
830 |
|
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
1050 |
830 |
|
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
1150 |
830 |
订货须知：
一、①耐磨铸石球阀产品名称与型号
②耐磨铸石球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定耐磨铸石球阀型号，请按耐磨铸石球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
订购：NQ347S耐磨铸石球阀
