V型球阀
- 销售热线：0577-67952199
- 销售热线：0577-67358500
- 技术选型：0577-67952209
-
-
产品详情
-
联系我们
V型球阀
|
产品型号：VQ647H/VQ647Y
|
公称压力：PN10-PN100
|
适用温度：-29℃-550℃
|
适用介质：水、油、气及高粘度、含纤维、固体颗粒等
|
产品简介
----------------------------------------------------------------------
VQ347H/Y型由于球芯带有Ｖ型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
V型球阀产品特点
1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触
2、具有整体式的阀体结构，不存在产生潜在泄漏的可能
3、具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中
4、阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长
V型球阀产品执行标准
|
产品规范
Product specification |
设计与制造
Design manufacture |
结构长度
Structure length |
法兰尺寸
Flange size |
压力-温度
Pressure temperature |
检验与实验
Inspection experiment |
|
GB/T12237
|
ISA 75.04
|
GB/T 9113
ASMEB16.5 |
GB/T12224
ANSI B16.34 |
GB/T 4213
|
V型球阀产品性能规范
|
技术参数
|
|
|
公称通径
|
对夹式DN25～250mm/法兰DN25～500mm
|
|
连接方式
|
对夹式/法兰
|
|
气缸配置
|
JLAT系列、JLGT系列、JLAW系列、进口执行器系列
|
|
气缸形式
|
双作用、单作用（弹簧复位）
|
|
控制方式
|
二位切断（开关型）、调节型、三段式（开度可选）
|
|
公称压力
|
16、25bar（如需更高压力订货时请注明）
|
|
气源压力
|
双作用：4~8bar、单作用：5~8bar
|
|
介质温度
|
W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
|
|
环境温度
|
标准型:-20~80℃
|
|
阀体材质
|
碳钢（C）、不锈钢（P4、P6）
|
|
密封材质
|
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）
|

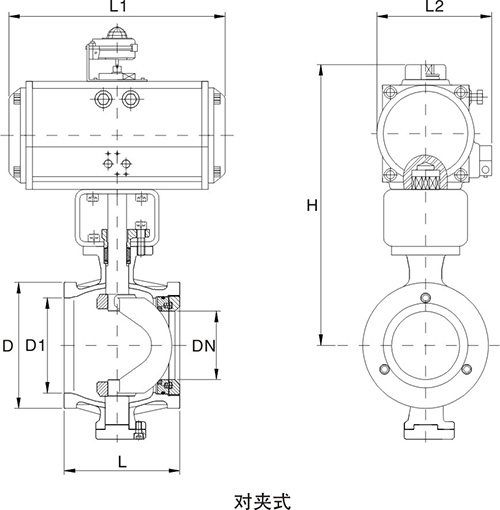

V型球阀外形连接尺寸
|
压力等级 PN |
公称通径 DN |
外形尺寸 | 连接尺寸 | ||||
| L | L1 | L2 | H | D | D1 | ||
|
1.6MPa 2.5MPa |
25 | 62 | 159 | 83 | 260 | 68 | 38 |
| 32 | 62 | 159 | 95 | 267 | 78 | 42 | |
| 40 | 62 | 211 | 107 | 292 | 85 | 50 | |
| 50 | 75 | 248 | 107 | 292 | 100 | 60 | |
| 65 | 90 | 248 | 123 | 332 | 120 | 75 | |
| 80 | 100 | 269 | 141 | 359 | 130 | 94 | |
| 100 | 115 | 345 | 152 | 394 | 158 | 110 | |
| 125 | 129 | 409 | 187 | 410 | 180 | 135 | |
| 150 | 160 | 438 | 215 | 461 | 216 | 165 | |
| 200 | 200 | 550 | 240 | 509 | 268 | 210 | |
| 250 | 240 | 633 | 262 | 572 | 325 | 260 | |
|

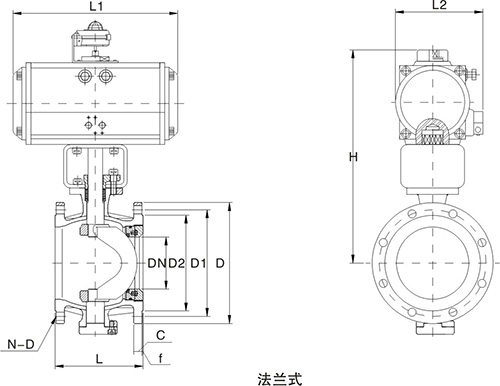

压力等级 PN |
公称通径 DN |
外形尺寸 | 连接尺寸 | |||||||
| L | L1 | H | D | D1 | D2 | C | f | N-D | ||
| 1.6MPa | 25 | 102 | 159 | 260 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 105 | 159 | 267 | 140 | 100 | 76 | 18 | 3 | 4-18 | |
| 40 | 114 | 211 | 292 | 150 | 110 | 84 | 18 | 3 | 4-18 | |
| 50 | 124 | 248 | 292 | 165 | 125 | 99 | 20 | 3 | 4-18 | |
| 65 | 145 | 269 | 327 | 185 | 145 | 118 | 20 | 3 | 4-18 | |
| 80 | 165 | 315 | 359 | 200 | 160 | 132 | 20 | 3 | 8-18 | |
| 100 | 194 | 345 | 395 | 220 | 180 | 156 | 22 | 3 | 8-18 | |
| 125 | 213 | 409 | 399 | 250 | 210 | 184 | 22 | 3 | 8-18 | |
| 150 | 229 | 438 | 461 | 285 | 240 | 211 | 24 | 3 | 8-23 | |
| 200 | 243 | 550 | 509 | 340 | 295 | 266 | 24 | 3 | 12-23 | |
| 250 | 297 | 633 | 603 | 405 | 355 | 319 | 26 | 3 | 12-25 | |
| 300 | 334 | 730 | 790 | 460 | 410 | 370 | 28 | 4 | 12-25 | |
| 350 | 414 | 1180 | 828 | 520 | 470 | 429 | 30 | 4 | 16-26 | |
| 400 | 490 | 1180 | 1063 | 580 | 528 | 480 | 32 | 4 | 16-30 | |
| 500 | 500 | 1320 | - | 715 | 650 | 609 | 36 | 4 | 16-33 | |
| 2.5MPa | 25 | 102 | 159 | 260 | 115 | 85 | 65 | 16 | 3 | 4-14 |
| 32 | 105 | 159 | 267 | 140 | 100 | 76 | 18 | 3 | 4-18 | |
| 40 | 114 | 211 | 292 | 150 | 110 | 84 | 18 | 3 | 4-18 | |
| 50 | 124 | 248 | 312 | 165 | 125 | 99 | 20 | 3 | 4-18 | |
| 65 | 145 | 315 | 340 | 185 | 145 | 118 | 22 | 3 | 8-18 | |
| 80 | 165 | 345 | 381 | 200 | 160 | 132 | 24 | 3 | 8-18 | |
| 100 | 194 | 345 | 395 | 235 | 190 | 156 | 24 | 3 | 8-23 | |
| 125 | 213 | 409 | 416 | 270 | 220 | 184 | 26 | 3 | 8-25 | |
| 150 | 229 | 438 | 486 | 300 | 250 | 211 | 28 | 3 | 8-25 | |
| 200 | 243 | 550 | 553 | 360 | 310 | 274 | 30 | 3 | 12-25 | |
| 250 | 297 | 633 | 628 | 425 | 370 | 330 | 32 | 3 | 12-30 | |
| 300 | 334 | 730 | 725 | 485 | 430 | 389 | 34 | 4 | 16-30 | |
| 350 | 414 | 1180 | 858 | 555 | 490 | 448 | 38 | 4 | 16-33 | |
| 400 | 490 | 1180 | - | 620 | 550 | 503 | 40 | 4 | 16-36 | |
| 500 | 500 | 1320 | - | 730 | 660 | 609 | 44 | 4 | 20-36 | |
订货须知：
一、①V型球阀产品名称与型号
②V型球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定V型球阀型号，请按V型球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
②V型球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定V型球阀型号，请按V型球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
