气控美标锻钢球阀
|
产品型号：Q647F/Q647Y
|
公称压力：Class150LB-2500LB
|
适用温度：-29℃～450℃
|
适用介质：水、蒸汽、天然气、油品
|
产品简介
----------------------------------------------------------------------
气控美标锻钢球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。 根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。采用下装式阀杆，设置倒密封结构，能确保填料处可靠密封。
气控美标锻钢球阀的特点
1、采用先进的球体和阀座硬化技术。高压硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座表面硬度一般可达到HRC60以上，最高可达HRC74以上。密封面材料耐温可达540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。
2、防止阀门在高温高压下涨死，高温高压工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门扭矩笨重或无法开启。金属硬密封球阀采用了碟簧或弹簧加载的密封和固定球结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，在高压下球体被上下轴固定，故能够保证阀门在高温高压下不会被涨死或球体偏移故障，且能够在高温高压下灵活启闭。
3、优异的密封性能采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆滑度和光洁度，使阀门的密封性能完全达到最优异的密封性能。
气控美标锻钢球阀产品执行标准
|
产品规范 Product specification |
设计与制造 Design manufacture |
结构长度 Structure length |
焊接连接 Welded connection |
法兰尺寸 Flange size |
检验与实验 Inspection experiment |
| API 608/API 6D | ANSI B16.10/API 6D | ASME B16.25 | ANSI B16.5 | API1598/API 6D |
气控美标锻钢球阀主要零件材料
|
序号 NO. |
零件名称 Parts name |
材料 Material | ||||
| WCB/ F6a | WCB/304 | WCB/316 | CF8 | CF8M | ||
| 1 | 阀体 Body | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 2 | 螺柱 Bolt | A192 2H | A192 2H | A192 2H | A194 8 | A194 8M |
| 3 | 螺母 Nut | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 4 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 5 | 轴套 Bushing | A182 F304 | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 6 | 隔圈 Spacer | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 7 | 阀杆 Stem | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 8 | 键 Key | 碳钢 Carbon steel | 不锈钢Stainless steel | |||
| 9 | 键 Key | 碳钢 Carbon steel | 不锈钢Stainless steel | |||
| 10 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 11 | 垫片 Gasket | 石墨 Graphite | 石墨 Graphite | 石墨 Graphite | 石墨 Graphite | 石墨 Graphite |
| 12 | 压盖 Gland | A105 | A105 | A105 | A182 F304 | A182 F316 |
| 13 | 螺钉 Screw | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 14 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 15 | 气动执行器 actuator | 铝合金 Aluminium alloy | ||||
| 16 | 球体 Ball | A182 F6a+Ni60 | A182 F304+Ni60 | A182 F316+Ni60 | A182 F304+Ni60 | A182 F316+Ni60 |
| 17 | 阀座 Seat | A182 F6a+Ni60 | A182 F304+Ni60 | A182 F316+Ni60 | A182 F304+Ni60 | A182 F316+Ni60 |
| 18 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 19 | 阀座 Seat | A182 F6a+Ni60 | A182 F304+Ni60 | A182 F316+Ni60 | A182 F304+Ni60 | A182 F316+Ni60 |
| 20 | 弹簧 Spring | SS304/Inconel 750 | SS304/Inconel 750 | SS316/Inconel 750 | SS304/Inconel 750 | SS316/Inconel 750 |
| 21 | 垫片 Gasket | 石墨 Graphite | 石墨 Graphite | 石墨 Graphite | 石墨 Graphite | 石墨 Graphite |
| 22 | 螺柱 Bolt | A192 2H | A192 2H | A192 2H | A194 8 | A194 8M |
| 23 | 螺母 Nut | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 24 | 阀盖 Cover | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 25 | 下轴 Lower shaft | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 26 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 27 | 调整垫 Adjustment mats | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 28 | 下端盖 Lower end cap | A105 | A105 | A105 | A182 F304 | A182 F316 |
| 29 | 螺钉 Screw | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
气控美标锻钢球阀性能参数
|
公称压力 |
最高使用压力 |
试验压力(MPa) |
压力级 |
最高使用压力 |
试验压力(MPa) |
||||
|
（MPa） |
壳体 |
高压液压封 |
低压气密封 |
(Mpa) |
壳体 |
高压液压封 |
低压气密封 |
||
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
|
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
||
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
||
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
||
|
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
||
|
适用工况 |
适用介质 |
水、蒸汽、含固体介质，腐蚀性介质等 |
|||||||
|
适用温度 |
-29℃～≤425℃ |
||||||||
|
驱动方式 |
蜗轮传动、气动、电动、气液联动等 |
||||||||
|
详细的安装尺寸请参阅《主要外形及连接尺寸表） |
|||||||||

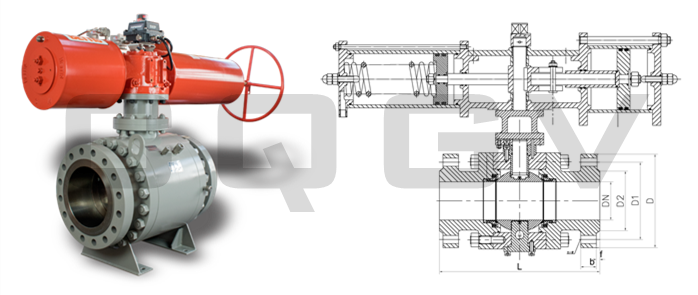

气控美标锻钢球阀主要外形尺寸
|
磅级 Class |
规格 Size | 尺寸 Dimension | |||||||
| DN | NPS | L | D | D1 | D2 | b | f | Z-d0 | |
| 150LB | 50 | 2 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 |
| 65 | 2-1/2 | 190 | 178 | 139.7 | 105 | 18 | 1.6 | 4-19 | |
| 80 | 3 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | 4-19 | |
| 100 | 4 | 229 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | |
| 125 | 5 | 256 | 254 | 215.9 | 186 | 24 | 1.6 | 8-22 | |
| 150 | 6 | 394 | 279 | 241.5 | 261 | 26 | 1.6 | 8-22 | |
| 200 | 8 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | |
| 250 | 10 | 533 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | |
| 300 | 12 | 610 | 483 | 431.8 | 381 | 31.8 | 1.6 | 12-25 | |
| 350 | 14 | 686 | 533 | 476.2 | 412.8 | 35 | 1.6 | 12-28.5 | |
| 400 | 16 | 762 | 597 | 539.8 | 469.9 | 36.6 | 1.6 | 16-28.5 | |
| 450 | 18 | 864 | 635 | 577 | 533.4 | 39.7 | 1.6 | 16-31.8 | |
| 500 | 20 | 914 | 589 | 635 | 584.2 | 42.9 | 1.6 | 20-31.8 | |
| 600 | 24 | 1067 | 813 | 749.3 | 692.2 | 47.7 | 1.6 | 20-35 | |
| 700 | 28 | 1245 | 837 | 795.5 | 762 | 43 | 1.6 | 40-22 | |
| 800 | 32 | 1372 | 887 | 900 | 864 | 44 | 1.6 | 48-22 | |
| 900 | 36 | 1524 | 1057 | 1009.5 | 972 | 51 | 1.6 | 44-26 | |
| 300LB | 50 | 2 | 216 | 165 | 127 | 92 | 22 | 1.6 | 8-19 |
| 65 | 2-1/2 | 241 | 190 | 149 | 105 | 25 | 1.6 | 8-22 | |
| 80 | 3 | 283 | 210 | 168 | 170 | 29 | 1.6 | 8-22 | |
| 100 | 4 | 305 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | |
| 125 | 5 | 381 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | |
| 150 | 6 | 403 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | |
| 200 | 8 | 502 | 381 | 330 | 270 | 41 | 1.6 | 12-25 | |
| 250 | 10 | 568 | 444 | 387.4 | 324 | 47.6 | 1.6 | 16-28.5 | |
| 300 | 12 | 648 | 521 | 450.8 | 381 | 50.8 | 1.6 | 16-31.8 | |
| 350 | 14 | 762 | 584 | 514.4 | 412.8 | 53.8 | 1.6 | 20-31.6 | |
| 400 | 16 | 838 | 648 | 571.5 | 469.9 | 57.2 | 1.6 | 20-35 | |
| 450 | 18 | 814 | 713 | 628.6 | 533.4 | 60.5 | 1.6 | 24-35 | |
| 500 | 20 | 991 | 775 | 685.8 | 584.2 | 63.5 | 1.6 | 24-35 | |
| 600 | 24 | 1143 | 914 | 812.8 | 692.2 | 69.9 | 1.6 | 24-41.1 | |
| 700 | 28 | 1346 | 921 | 857 | 787 | 87 | 1.6 | 36-35.5 | |
| 800 | 32 | 1527 | 1054 | 978 | 902 | 102 | 1.6 | 32-42 | |
| 900 | 36 | 1727 | 1172 | 1089 | 1010 | 102 | 1.6 | 32-45 | |
| 600LB | 50 | 2 | 292 | 165 | 127 | 92 | 25.4 | 6.4 | 8-19 |
| 65 | 2-1/2 | 330 | 190 | 149 | 105 | 29 | 6.4 | 8-22 | |
| 80 | 3 | 356 | 210 | 168 | 127 | 32 | 6.4 | 8-22 | |
| 100 | 4 | 432 | 273 | 216 | 157.2 | 38.5 | 6.4 | 8-25 | |
| 125 | 5 | 508 | 330 | 266.7 | 185.7 | 44.5 | 6.4 | 8-28.5 | |
| 150 | 6 | 559 | 356 | 292.1 | 215.9 | 47.8 | 6.4 | 12-28.5 | |
| 200 | 8 | 660 | 419 | 349.2 | 269.5 | 55.6 | 6.4 | 12-31.8 | |
| 250 | 10 | 787 | 508 | 431.8 | 323.8 | 63.5 | 6.4 | 16-35 | |
| 300 | 12 | 838 | 559 | 489 | 381 | 66.5 | 6.4 | 20-35 | |
| 350 | 14 | 889 | 603 | 527 | 412.8 | 69.9 | 6.4 | 20-38.1 | |
| 400 | 16 | 991 | 686 | 603.2 | 469.9 | 76.2 | 6.4 | 20-41.1 | |
| 450 | 18 | 1092 | 743 | 654 | 533.4 | 82.6 | 6.4 | 20-44.5 | |
| 500 | 20 | 1194 | 813 | 723.9 | 584.2 | 88.9 | 6.4 | 24-44.5 | |
| 600 | 24 | 1397 | 940 | 838.2 | 692.2 | 101.6 | 6.4 | 24-50.8 | |
一、①气控美标锻钢球阀产品名称与型号
②气控美标锻钢球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气控美标锻钢球阀型号，请按气控美标锻钢球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
