D643H硬密封气动蝶阀

D643H硬密封气动蝶阀

产品型号：D643H/D643Y

公称压力：PN10-PN64

适用温度：-29～425℃

适用介质：水、蒸汽、油品

产品简介

----------------------------------------------------------------------

气动硬密封法兰蝶阀采用的是三偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用

气动硬密封法兰蝶阀执行标准

产品规范 Product specification	设计与制造 Design manufacture	结构长度 Structure length	连接尺寸 Connection size	检验与实验 Inspection experiment
产品规范 Product specification	API 609 ASME B16.34 GB/T 12238	API 609 ASME B16.10 GB/T 12221	ANSI B16.5 GB/T 9113	API 598 GB/T 13927

气动硬密封法兰蝶阀技术参数

公称通径	DN	50-1200
公称压力	PN	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1,76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢： -29℃-425℃ 不锈钢：-40℃-600℃

气动硬密封法兰蝶阀主要零件材质

序号 NO.	零件名称 Parts name	材料 Material
序号 NO.	零件名称 Parts name	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF8M
1	阀体 Body	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF8M
2	键 Key	A182 F6a	25Cr2MoV	25Cr2MoV	A182 F304	A182 F316
3	阀杆 Stem	A182 F6a	25Cr2MoV	25Cr2MoV	A182 F304	A182 F316
4	蝶板 Butterfly board	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF8M
5	密封圈 Seal ring	304/316+石墨 Graphite 304/316+PTFE
6	压板 Platen	A105	A182 F22	A182 F22	A182 F304	A182 F316
7	螺钉 Screw	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
8	螺柱 Bolt	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
9	底盖 Bottom cover	A105	A182 F22	A182 F22	A182 F304	A182 F316
10	垫片 Gasket	柔性石墨 Flexible graphite			PTFE	PTFE
11	下轴套 Lower bushing	304+PTFE	304+PTFE	304+PTFE	304+PTFE	316+PTFE
12	上轴套 Upper bushing	304+PTFE	304+PTFE	304+PTFE	304+PTFE	316+PTFE
13	填料垫 Packing pad	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316
14	填料 Filler	柔性石墨 Flexible graphite			PTFE	PTFE
15	螺栓 Bolt	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
16	填料压套 Packing sleeve	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF8M
17	螺母 Nut	A194 2H	A194 7	A194 7	A194 8	A194 8M
18	螺栓 Bolt	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
19	支架 Support	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M

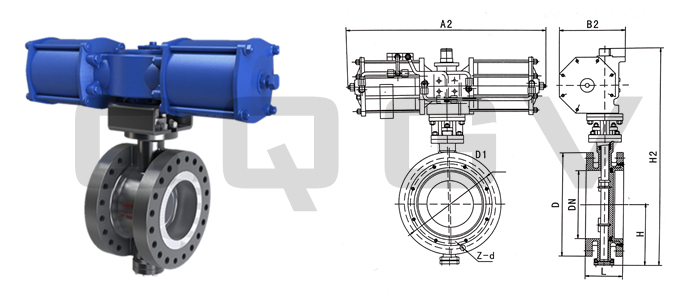

气动硬密封法兰蝶阀外形结构尺寸

D643H/Y-6/10C/P/R/V气动硬密封法兰蝶阀连接尺寸

公称通径		结构长度 L （标准值）		外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度 L （标准值）		H	H2	A2	B2	PN0.6MPa				PN1.0MPa
DN	IN	短	长	H	H2	A2	B2	D	D1	D2	Z-d	D	D1	D2	Z-d
50	2	108	150	112	625	245	72	140	110	90	4-14	165	125	100	4-18
65	2-1/2	112	170	115	625	245	72	160	130	110	4-14	185	145	120	4-18
80	3	114	180	120	645	245	72	190	150	125	4-18	200	160	135	8-18
100	4	127	190	138	675	355	92	210	170	145	4-18	220	180	155	8-18
125	5	140	200	164	715	355	92	240	200	175	8-18	250	210	185	8-18
150	6	140	210	175	800	355	92	265	225	200	8-18	285	240	210	8-22
200	8	152	230	208	850	250	170	320	280	255	8-18	340	295	265	8-22
250	10	165	250	243	925	250	170	375	335	310	12-18	395	350	320	12-22
300	12	178	270	250	1035	450	220	440	395	362	12-22	445	400	368	12-22
350	14	190	290	280	1070	450	220	490	445	412	12-22	505	460	428	16-22
400	16	216	310	305	1190	450	220	540	495	462	16-22	565	515	482	16-26
450	18	222	330	350	1250	650	280	595	550	518	16-22	615	565	532	20-26
500	20	229	350	380	1290	650	280	645	600	568	20-22	670	620	585	20-26
600	24	267	390	445	1455	850	380	755	705	670	20-26	780	725	685	20-30
700	28	292	430	480	1585	850	380	860	810	775	24-26	895	840	800	24-30
800	32	318	470	530	1700	1250	380	975	920	880	24-30	1015	950	905	24-33
900	36	330	510	580	1965	1250	380	1075	1020	980	24-30	1115	1050	1005	28-33
1000	40	410	550	650	2015	1250	380	1175	1120	1080	28-30	1230	1160	1115	28-36
1200	48	470	630	760	2250	1250	380	1405	1340	1295	32-33	1455	1380	1325	32-39
1400	56	530	710	850				1630	1560	1510	36-36	1675	1590	1525	36-42
1600	64	600	790	1030				1830	1760	1710	40-36	1915	1820	1750	40-48
1800	72	670	870	1230				2045	1970	1910	44-39	2115	2020	1950	44-48
2000	80	760	950	1350				2265	2180	2110	48-42	2325	2230	2160	48-48

D643H/Y-16/25C/P/R/V气动硬密封法兰蝶阀连接尺寸

公称通径		结构长度 L （标准值）		外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度 L （标准值）		H	H2	A2	B2	PN1.6MPa				PN2.5MPa
mm	inch	短	长	H	H2	A2	B2	D	D1	D2	Z-d	D	D1	D2	Z-d
50	2	108	150	112	625	245	72	165	125	100	4-18	165	125	100	4-18
65	2-1/2	112	170	115	625	245	72	185	145	120	4-18	185	145	120	4-18
80	3	114	180	120	645	245	72	200	160	135	8-18	200	160	135	8-18
100	4	127	190	138	675	355	92	220	180	155	8-18	235	190	160	8-18
125	5	140	200	164	715	355	92	250	210	185	8-18	270	220	188	8-18
150	6	140	210	175	800	355	92	285	240	210	8-22	300	250	218	8-22
200	8	152	230	208	850	250	170	340	295	265	12-22	360	310	278	12-22
250	10	165	250	243	925	250	170	405	355	320	12-26	425	370	332	12-26
300	12	178	270	250	1035	450	220	460	410	375	12-26	485	430	390	12-26
350	14	190	290	280	1070	450	220	520	470	436	16-26	555	490	448	16-26
400	16	216	310	305	1190	450	220	580	525	485	16-30	620	550	505	16-30
450	18	222	330	350	1250	650	280	640	585	515	20-30	670	600	555	20-30
500	20	229	350	380	1290	650	280	715	650	608	20-33	730	660	610	20-33
600	24	267	390	445	1455	850	380	840	770	718	20-36	845	770	718	20-36
700	28	292	430	480	1585	850	380	910	840	788	24-36	960	875	815	24-36
800	32	318	470	530	1700	1250	380	1025	950	898	24-39	1085	990	930	24-39
900	36	330	510	580	1965	1250	380	1125	1050	998	28-39	1185	1090	1025	28-39
1000	40	410	550	650	2015	1250	380	1255	1170	1110	28-42	1320	1210	1140	28-42
1200	48	470	630	760	2250	1250	380	1485	1390	1325	32-48	1530	1420	1350	32-48
1400	56	530	710	850				1685	1590	1525	36-48	1755	1640	1560	36-48
1600	64	600	790	1030				1930	1820	1750	40-56	1975	1860	1780	40-56
1800	72	670	870	1230				2130	2020	1950	44-56	2195	2070	1985	44-56
2000	80	760	950	1350				2345	2230	2150	48-62	2425	2300	2210	48-62

订货须知：

一、①气动硬密封蝶阀产品名称与型号
②气动硬密封蝶阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动硬密封蝶阀型号，请按气动硬密封蝶阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
