Y型电动疏水截止阀
|
产品型号：J965Y
|
公称压力：PN100-PN420(900LB-4500LB)
|
适用温度：≤650℃
|
适用介质：水、蒸汽
|
产品简介
----------------------------------------------------------------------
电动疏水阀是根据热电厂设备蒸汽疏水而专业开发设计生产的新一代蒸汽疏水阀，该产品具有体积精小、重量轻、阀容量大、开关灵敏，阀芯、阀座采用哈氏合金堆焊，关闭无内漏、抗高压差等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
电动疏水截止阀产品执行标准
|
产品规范
Product specification |
设计与制造
Design manufacture |
结构长度
Structure length |
焊接尺寸
Welding size |
检验与实验
Inspection experiment |
|
ASME B16.34
|
ASME B16.10
|
ASME B16.25
|
MSS SP-61/API 598
|
电动疏水截止阀零件材料
|
零件名称Part Name
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
阀体 Valve Body
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
阀座 Valve Seat
|
A105+STL
|
A182 F11+STL
|
A182 F22+STL
|
A182 F91+STL
|
|
阀瓣 Valve flap
|
A105+STL
|
A182 F11+STL
|
A182 F22+STL
|
A182 F91+STL
|
|
阀杆 Valve stem
|
A276 431
|
25Cr2MoV
|
25Cr2MoV
|
Inconel 718
|
|
阀盖 valve cap
|
A182 A105
|
A182 F11
|
A182 F22
|
A182 F91/F92
|
|
密封环 Sealing ring
|
A182 F304
|
A182 F304
|
A182 F304
|
A182 F304
|
|
预紧板 Preload plate
|
A182 A105
|
A182 F11
|
A182 F22
|
A182 F91/F92
|
|
预紧螺钉 Set screw
|
A193 B7
|
A193 B7
|
A193 B7
|
A193 B7
|
|
支架 Support
|
A216 WCB
|
A216 WC1/WC6
|
A216 WC9
|
A217 C12A
|
|
支承架 Support frame
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A217 WC9
|
|
填料 Filler
|
增强柔性石墨 Enhanced flexible graphite
|
|
||
|
填料压套 Packing sleeve
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A182 F304
|
|
填料压板 Packing plate
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A217 WC9
|
|
活接螺栓 Union bolt
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A276 431
|
|
螺母 Nut
|
A194 2H
|
A194 4
|
A194 4
|
A194 4
|
|
阀杆螺母 Stem nut
|
铝青铜 Aluminum bronze
|
|||

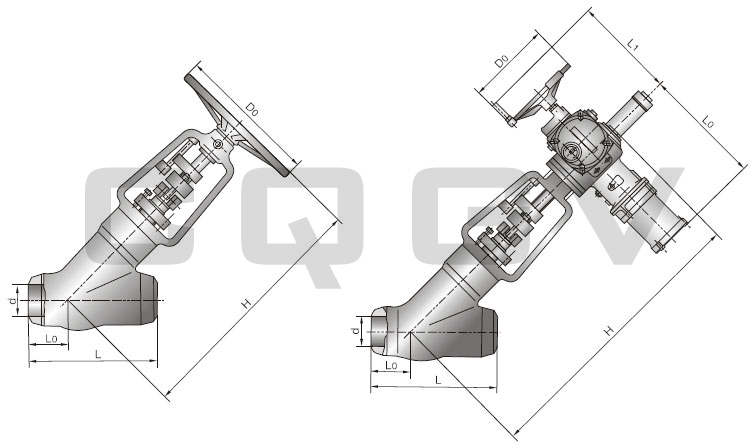

电动疏水截止阀外形连接尺寸
| 磅级 Class | 1500LB | 2500LB | ||||||||||||
|
通径 Diameter |
IN | 3 | 4 | 5 | 6 | 8 | 10 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| DN | 80 | 100 | 125 | 150 | 200 | 250 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| L | 305 | 406 | 483 | 559 | 711 | 864 | 330 | 368 | 457 | 533 | 610 | 762 | 914 | |
| d | 64 | 84 | 100 | 126 | 158 | 210 | 46 | 54 | 70 | 88 | 104 | 130 | 162 | |
| H | 650 | 710 | 838 | 1004 | 890 | 1141 | 690 | 780 | 910 | 1067 | 1122 | 1257 | 1530 | |
| D0 | 305 | 305 | 305 | 305 | 305 | 610 | 305 | 305 | 305 | 458 | 458 | 458 | 610 | |
