锻焊式电站闸阀
|
产品型号：Z560Y/Z960Y
|
公称压力：PN160~PN420 P54/100V P54/140V P57/140V
|
适用温度：-20℃~570℃
|
适用介质：蒸汽，水，油品
|
产品简介
----------------------------------------------------------------------
CQGV-Z961Y高温高压电动闸阀阀体采用了高强度整体锻造结构，内部自密封设计，保证高温高压工况下的运行稳定，配套智能一体化电动执行机构，可实现远程控制，统一智能化管理。
锻焊式电站闸阀产品特点
2、自密封结构，压力越高，密封越可靠；
3、流动阻力小，阀体内部介质通道是直通的，介质成直线流动，流动阻力小；
4、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好；
5、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性；
6、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的；
7、结构长度(系壳体两连接端面之间的距离)较小；
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长。
锻焊式电站闸阀执行标准
|
产品规范 |
设计与制造 |
结构长度 |
焊接尺寸 |
检验与实验 |
|
ASME B16.34 |
ASME B16.10 |
ASME B16.25 |
MSS SP-61/API 598 |
锻焊式电站闸阀零件材料
|
零件名称Part Name |
ASTM A182 A105 |
ASTM A182 F22 |
ASTM A182 F91 |
|
阀体 Body |
A182 A105 |
A182 F22 |
A182 F91 |
|
阀座 Valve Seat |
A182 A105+STL |
A182 F22+STL |
A182 F91+STL |
|
阀板 Valve plate |
A182 A105+STL |
A182 F22+STL |
A182 F91+STL |
|
阀杆 Valve stem |
A276 420 |
25Cr2MoV |
Inconel 718 |
|
阀盖 valve cap |
A182 A105 |
A182 F22 |
A182 F91 |
|
压板 Press plate |
A182 A105 |
A182 F22 |
A182 F91 |
|
密封环 Sealing ring |
A182 F304 |
A182 F304 |
A182 F304 |
|
支架 Support |
A182 A105 |
A182 A105 |
A182 A105 |
|
支承架 Support frame |
A217 WCB |
A217 WC6 |
A217 WC9 |
|
活接螺栓 Union bolt |
A182 F6a |
A182 F6a |
A182 F6a |
|
螺柱 Stud |
A276 420 |
A276 420 |
A276 420 |
|
螺母 Nut |
ASTM A194 2H |
ASTM A194 4 |
A194 4 |
|
填料 Filler |
增强柔性石墨 Enhanced flexible graphite |
||
|
填料压套 Packing sleeve |
A182 F6a |
A182 F6a |
A182 F304 |
|
填料压盖 Packing gland |
A217 WCB |
A217 WC6 |
A217 WC9 |
|
阀杆螺母 Stem nut |
铝青铜 Aluminum bronze |
||
锻焊式电站闸阀性能参数
|
试验压力 |
压力等级 |
900Lb |
1500LB |
2500LB |
3500LB |
MPa |
|
|
壳体试验 |
22.5 |
37.5 |
63 |
96 |
|||
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
|||
|
密封试验 |
16.5 |
27.5 |
46.2 |
70.4 |
|||
|
上密封试验 |
16.5 |
27.5 |
46.2 |
70.4 |
|||
|
使用范围 |
|||||||
|
阀门材质 |
适用温度（℃） |
适用介质 |
|||||
|
WCB（A105） |
-29℃~425℃ |
水、蒸气、油品等 |
|||||
|
WC6(F11,F22) |
-29℃~540℃ |
水、蒸气、油品等 |
|||||
|
WC9 |
-29℃~570℃ |
水、蒸气、油品等 |
|||||
|
CF8 |
≤200℃ |
硝酸类、弱腐蚀性气体或液体介质 |
|||||
|
CF3 |
≤200℃ |
醋酸类、弱腐蚀性气体或液体介质 |
|||||

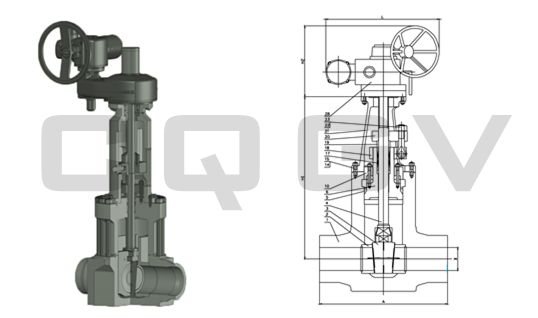

锻焊式电站闸阀外形连接尺寸
|
磅级 Class |
1500LB |
2500LB |
||||||
|
通径 |
IN |
8 |
10 |
12 |
14 |
8 |
10 |
12 |
|
DN |
200 |
150 |
300 |
350 |
200 |
150 |
300 |
|
|
A |
711 |
864 |
991 |
1067 |
762 |
914 |
1041 |
|
|
B |
143 |
180 |
212 |
236 |
132 |
166 |
190 |
|
|
H1 |
930 |
980 |
1156 |
1280 |
970 |
1140 |
1270 |
|
|
H2 |
440 |
557 |
557 |
557 |
557 |
557 |
557 |
|
|
L |
866 |
881 |
881 |
881 |
881 |
881 |
881 |
|
