J961Y电站截止阀
|
产品型号：J961Y/J960Y
|
公称压力：PN10-PN420
|
适用温度：-29-540℃
|
适用介质：水、蒸汽、油品
|
产品简介
----------------------------------------------------------------------
J961Y电动焊接截止阀具有结构紧凑，密封面不易磨损、擦伤；密封性能好，制造与维修方便；启闭时阀瓣行程小，启闭时间短；阀门高度小，工艺性能好和适用范围广等特点；是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。
电动焊接截止阀产品用途
焊接连接的截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
电动焊接截止阀产品执行标准
|
产品规范 Product specification |
设计与制造 Design manufacture |
结构长度 Structure length |
焊接尺寸 Welding size |
检验与实验 Inspection experiment |
| ASME B16.34 | ASME B16.10 | ASME B16.25 | MSS SP-61/API 598 |
电动焊接截止阀主要零件材料
| 零件名称Part Name | A216 WCB | A217 WC1/WC6 | A217 WC9 | A217 C12A |
| 阀体 Valve Body | A216 WCB | A217 WC1/WC6 | A217 WC9 | A217 C12A |
| 阀座 Valve Seat | A105+STL | A182 F11+STL | A182 F22+STL | A182 F91+STL |
| 阀瓣 Valve flap | A105+STL | A182 F11+STL | A182 F22+STL | A182 F91+STL |
| 阀杆 Valve stem | A276 431 | 25Cr2MoV | 25Cr2MoV | Inconel 718 |
| 阀盖 valve cap | A182 A105 | A182 F11 | A182 F22 | A182 F91/F92 |
| 密封环 Sealing ring | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
| 预紧板 Preload plate | A182 A105 | A182 F11 | A182 F22 | A182 F91/F92 |
| 预紧螺钉 Set screw | A193 B7 | A193 B7 | A193 B7 | A193 B7 |
| 支架 Support | A216 WCB | A216 WC1/WC6 | A216 WC9 | A217 C12A |
| 支承架 Support frame | A216 WCB | A216 WCB | A216 WCB | A217 WC9 |
| 填料 Filler | 增强柔性石墨 Enhanced flexible graphite | |||
| 填料压套 Packing sleeve | A182 F6a | A182 F6a | A182 F6a | A182 F304 |
| 填料压板 Packing plate | A216 WCB | A216 WCB | A216 WCB | A217 WC9 |
| 活接螺栓 Union bolt | A182 F6a | A182 F6a | A182 F6a | A276 431 |
| 螺母 Nut | A194 2H | A194 4 | A194 4 | A194 4 |
| 阀杆螺母 Stem nut | 铝青铜 Aluminum bronze | |||

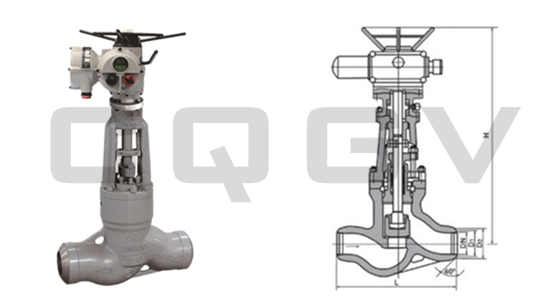

电动焊接截止阀外形尺寸连接尺寸
|
公称通径
|
主要外形尺寸和连接尺寸(mm)
|
|||||
|
L
|
D1
|
D2
|
D3
|
α
|
H
|
|
|
J961Y/H-100、200、250、320 J961Y-P54100V、P54140V、P54170V
|
||||||
|
15
|
150
|
17
|
36
|
/
|
37.5°
|
518
|
|
20
|
135 170
|
22
|
42
|
/
|
37.5°
|
518
|
|
25
|
135 170
|
26
|
42
|
/
|
37.5°
|
518
|
|
32
|
170 180
|
31
|
44
|
/
|
37.5°
|
560
|
|
40
|
230
|
38
|
60
|
/
|
37.5°
|
545
|
|
50（1）
|
250
|
50
|
82
|
/
|
32°
|
728
|
|
50（2）
|
320 350
|
50
|
82
|
/
|
32°
|
748
|
|
65
|
370 260
|
69
|
100
|
110
|
32°
|
829
|
|
80
|
400 430 470
|
84
|
108
|
130
|
32°
|
898
|
|
100
|
455 560
|
107
|
144
|
165
|
32°
|
913
|
|
125
|
600
|
124
|
170
|
184
|
32°
|
1182
|
|
150
|
700
|
146
|
180
|
212
|
32°
|
1278
|
订货须知：
一、①电站截止阀产品名称与型号及品牌要求
②电站截止阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定电站截止阀型号，请按电站截止阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
②电站截止阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定电站截止阀型号，请按电站截止阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
