H71W对夹止回阀

H71W对夹止回阀

  • 销售热线:0577-67952199
  • 销售热线:0577-67358500
  • 技术选型:0577-67952209
  • 产品详情

  • 联系我们

H71W对夹止回阀


H71W对夹止回阀


产品型号:H71W/H71H


公称压力:PN16-PN40


适用温度:≤200℃


适用介质:硝酸等腐蚀性介质





产品简介

----------------------------------------------------------------------

对夹止回阀

对夹止回阀产品用途】

H71H、H71W 型 PN10~PN40 升降式对夹止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流。

【对夹止回阀产品特点】

1、具有结构短、体积小、质量轻
2、阀瓣关闭快速,水锤压力小
3、流道通畅,流体阻力小;动作灵敏,密封性能好

【对夹止回阀性能参数】

型号 公称通径 试验压力 工作温度 适用温度
壳体 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸气、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蚀性介质
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸气

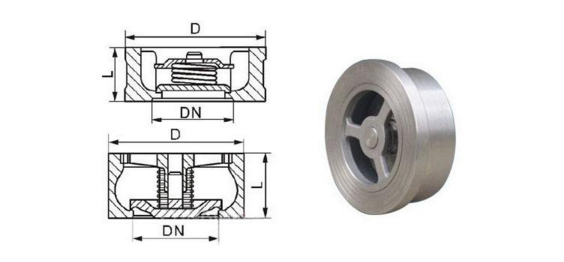

【对夹止回阀尺寸参数】

公称通径 DN(mm) L D
1.6 2.5 4.0
15 25 48 48 48
20 31.5 58 58 58
25 35.5 68 68 68
32 40 80 80 80
40 45 90 90 90
50 56 105 105 105
65 63 125 125 125
80 71 140 140 140
100 80 160 165 165
125 110 190 195 195
150 125 215 225 225
200 160 270 285 290
250 200 330 340 350
300 250 385 400 415

 订货须知:

一、①对夹止回阀产品名称与型号。
    ②对夹止回阀口径,压力,材质,连接方式及介质和温度。
    ③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定对夹止回阀型号,请按对夹止回阀型号直接向秦工阀门销售部订购0577-67952199,0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门技术专家0577-67952209为您审核把关。
