Q347F长输管线天然气球阀
|
产品型号：Q347F/N
|
公称压力：PN16-PN420
|
适用温度：-29℃-425℃
|
适用介质：天然气、液化气、石油等
|
产品简介
----------------------------------------------------------------------
三分体式长输管线锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
长输管线天然气球阀产品引用标准：
设计与制造：API 6D、API 608或ANSI B 16.34
结构长度：ANSI 6D、ANSI B 16.10
法兰标准：ANSI B 16.5a
压力检验：API 6D、API 598
长输管线球阀性能参数:
|
公称压力 |
最高使用压力 |
试验压力(MPa) |
压力级 |
最高使用压力 |
试验压力(MPa) |
||||
|
（MPa） |
壳体 |
高压液压封 |
低压气密封 |
(Mpa) |
壳体 |
高压液压封 |
低压气密封 |
||
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
|
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
||
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
||
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
||
|
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
||
|
应用规范 |
结构长度按 |
GB12221-89 ANSI B16.10 |
|||||||
|
法兰尺寸按 |
JB79-59 GB 9113 HG20592-97 ANSI B16.5 |
||||||||
|
焊接标准按 |
GB12224-89 ANSI B16.25 |
||||||||
|
检验试验按 |
JB/T 9092-99 API 598 |
||||||||
|
适用工况 |
适用介质 |
天然气、液化气、石油等介质 |
|||||||
|
适用温度 |
-28℃～≤150℃ |
||||||||
|
驱动方式 |
蜗轮传动、气动、电动、气液联动等 |
||||||||
|
详细的安装尺寸请参阅《主要外形及连接尺寸表） |
|||||||||
主要零件材料:
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体 |
WCB、A105 |
A182 F316 |
|
弹簧 |
60Si2Mn |
316 |
|
密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
增强聚四氟乙烯RPTFE |
|
垫片 |
柔性石墨+不锈钢 |
柔性石墨+316 |
|
排污螺塞上 |
25 |
316 |
|
"O"型密封圈 |
橡胶 |
橡胶 |
|
底盖 |
A105 |
316 |
|
螺钉 |
35 |
316 |
|
阀杆 |
2Cr13+镀镍磷 |
316 |
|
滑动轴承 |
不锈钢+PTFE |
316+PTFE |
|
球体 |
A105+镀镍磷 |
A182 F316 |
|
阀座 |
A105+镀镍磷 |
316 |
|
螺柱 |
35CrMoA |
316 |
|
螺母t |
35 |
316 |
|
压套 |
A105 |
316 |
|
填料 |
PTFE |
PTFE |
|
填料压盖 |
WCB |
A216-WCB |
|
键 |
45 |
316 |
|
零件名称 |
材料 |
|||
|
材料代号 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
阀体 阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18 Ni9Ti(CF8) |
ZG1Cr18 Ni12Mo2Ti(CF8M) |
|
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18 Ni9Ti(CF8) |
ZG1Cr18 Ni12Mo2Ti(CF8M) |
|
阀杆 |
2Cr13 |
316L |
1Cr18 Ni9Ti(304) |
1Cr18 Ni12Mo2Ti(316) |
|
阀座密封面 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|||
|
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18 Ni9 1Cr17Ni2(431) |
||
|
填料 |
Ｖ型PTFE、柔性石墨 |
|||

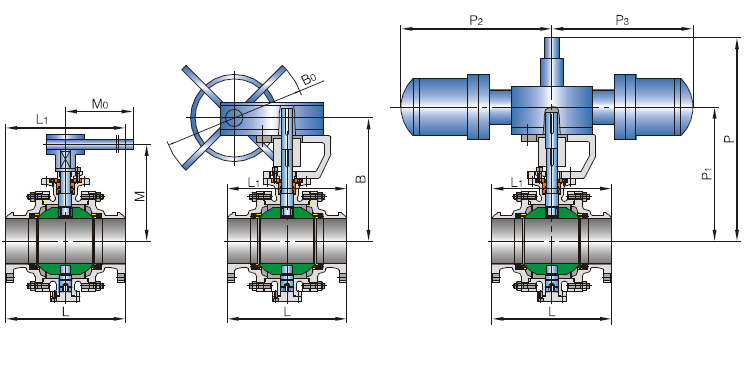

长输管线球阀主要外形尺寸：
Class150管线球阀主要连接尺寸
| 公称通径 | NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 37 | 387 | 438 | 489 | |
| L | RF | 292 | 356 | 406 | 495 | 597 | 673 | 762 | 826 | 902 | 978 | 1054 |
| BW | 295 | 359 | 410 | 498 | 600 | 676 | 765 | 829 | 905 | 978 | 1060 | |
| H1 | 100 | 120 | 140 | 185 | 220 | 270 | 310 | 345 | 410 | 440 | 480 | |
| H | 180 | 200 | 210 | 290 | 320 | 380 | 430 | 450 | 550 | 580 | 630 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 16 | 171 | 171 | 257 | 257 | 257 | ||||
| F | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | ||||
| 公称通径 | NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 37 | 387 | 438 | 489 | |
| L | RF | 216 | 283 | 305 | 403 | 502 | 586 | 648 | 762 | 838 | 914 | 991 |
| BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | |
| H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | |
| H | 165 | 190 | 200 | 270 | 300 | 380 | 420 | 450 | 530 | 560 | 605 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 16 | 171 | 171 | 257 | 257 | 257 | ||||
| F | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | ||||
|
公称通径 |
NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 37 | 387 | 438 | 489 | |
| L | RF | 292 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 |
| BW | 295 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | |
| RTJ | 292 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 192 | 1194 | |
| H1 | 110 | 120 | 140 | 185 | 220 | 270 | 310 | 345 | 410 | 440 | 480 | |
| H | 180 | 200 | 210 | 290 | 320 | 380 | 430 | 450 | 550 | 580 | 630 | |
| W | 400 | 850 | 1000 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | - | - | - | 116 | 116 | 171 | 171 | 171 | 150 | 83 | 123 | |
| F | - | - | - | 350 | 350 | 500 | 420 | 420 | 580 | 650 | 735 | |
|
公称通径 |
NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 324 | 375 | 425 | 473 | |
| L | RF＆BW | 368 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1334 |
| RTJ | 371 | 384 | 46 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1219 | 1334 | |
| H1 | 135 | 158 | 190 | 200 | 250 | 285 | 350 | 400 | 480 | 530 | 580 | |
| H | 190 | 200 | 230 | 300 | 375 | 420 | 460 | 530 | 600 | 640 | 700 | |
| W | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 116 | 171 | 171 | 83 | 83 | 123 | 123 | 180 | 180 | |
| F | 350 | 350 | 350 | 420 | 420 | 650 | 650 | 735 | 735 | 735 | 735 | |
|
公称通径 |
NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |
| d1 | 51 | 76 | 102 | 146 | 194 | 241 | 289 | 318 | 362 | 440 | |
| L | RF＆BW | 368 | 470 | 546 | 705 | 832 | 991 | 1130 | 1257 | 1384 | 1664 |
| RTJ | 371 | 473 | 549 | 711 | 841 | 1000 | 1146 | 1276 | 1407 | 1686 | |
| H1 | 140 | 160 | 200 | 210 | 260 | 300 | 365 | 420 | 500 | 600 | |
| H | 200 | 220 | 250 | 320 | 400 | 450 | 490 | 560 | 640 | 790 | |
| W | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 171 | 171 | 83 | 83 | 123 | 123 | 180 | 220 | |
| F | 350 | 350 | 420 | 420 | 650 | 650 | 735 | 735 | 735 | 735 | |
订货须知：
一、① 长输管线天然气球阀产品名称与型号
②长输管线天然气球阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定长输管线天然气球阀型号，请按长输管线天然气球阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
