Z41W不锈钢闸阀

Z41W不锈钢闸阀

产品型号：Z41W/Z41Y

公称压力：PN10-PN320

适用温度：-29-425℃

适用介质：水、烟、气、风、硫酸、盐酸、化工、尿素等多种介质

产品简介

----------------------------------------------------------------------

Z41W国标不锈钢闸阀系列，连接形式：法兰,压力级：PN1.0-32.0MPa、150-600，公称通径：DN10-DN500，驱动方式：手动、蜗轮传动、气动、电动、液动、阀体材料:WCBZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L),可分别适用介质：水、烟、气、风、硫酸、盐酸、化工、尿素等多种介质。

不锈钢闸阀主要特点及用途：

1.结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小

2.密封面采用不锈钢和硬质合金，使用寿命长

3.采用柔性石墨填料，密封可靠，操作轻便灵活

4.驱动方式分手动，电动，气动，齿轮传动。结构形式；弹性楔式单闸板，刚性楔式闸板和双闸板型式

5.广泛适用于石油，化工，火力，发电厂等油品，水蒸汽管路上作接通或工作截断管路中介质的启闭装置

材质有:不锈钢，301，304，316，316L等。
规格：DN15~DN800
标准：国标，美标
压力：6.4Mpa

连接:法兰;
品牌：耐酸不锈钢
工作温度：-160~350

类型：直通式
介质：水，油品，蒸汽，硝酸类等空气、氮气、氨、硝酸、醋酸、
外型：重型
不锈钢闸阀

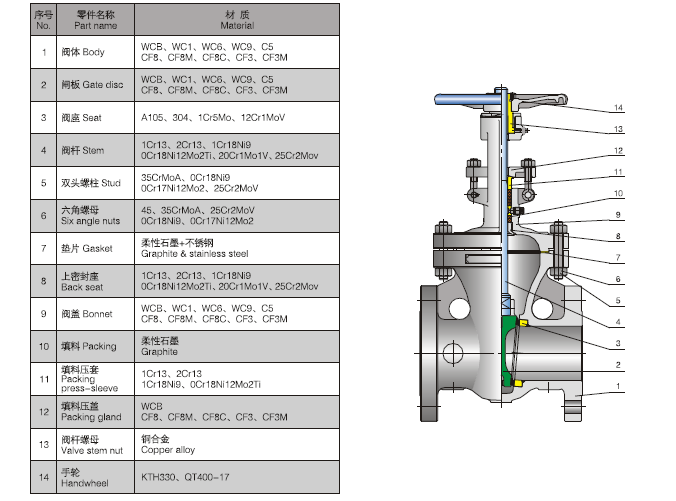

不锈钢闸阀主要零件材质

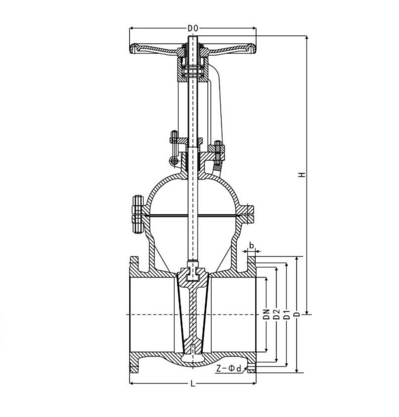

不锈钢闸阀

不锈钢闸阀主要连接尺寸

型号	公称通径	尺寸 (mm)
型号	公称通径	L	D	D1	D2	b-f	z-φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	142	414	170	120
	20	150	105	75	55	142	414	200	120
	25	160	115	85	65	142	414	215	140
	32	180	135	100	78	162	418	260	160
	40	200	145	110	85	163	418	290	200
	50	250	160	125	100	163	418	345	220
	65	265	180	145	120	183	418	360	240
	80	280	195	160	135	203	818	385	280
	100	300	215	180	155	203	818	430	300
	125	325	245	210	185	223	818	520	320
	150	350	280	240	210	243	823	610	350
	200	400	335	295	265	263	1223	765	400
	250	450	405	355	320	303	1225	895	450
	300	500	460	410	375	304	1225	1145	500
	350	550	520	470	435	344	1625	1200	550
	400	600	580	525	485	364	1630	1400	600
	450	650	640	585	545	404	2030	1500	650
	500	700	705	650	608	444	2034	1630	700
	600	800	840	770	718	485	2041	1830	800

型号	公称通径	尺寸 (mm)
型号	公称通径	L	D	D1	D2	D6	b-f	z-φd	H
Z41W-2.5MPa	15	130	95	65	45	162	4-14	170	120
	20	150	105	75	55	162	4-14	200	120
	25	160	115	85	65	162	4-14	215	140
	32	180	135	100	78	182	4-18	260	160
	40	200	145	110	85	183	4-18	290	200
	50	250	160	125	100	203	4-18	345	220
	65	265	180	145	120	223	8-18	360	240
	80	280	195	160	135	223	8-18	385	280
	100	300	230	190	160	243	8-23	430	300
	125	325	270	220	188	283	8-25	520	320
	150	350	300	250	218	303	8-25	610	350
	200	400	360	310	278	343	12-25	765	400
	250	450	425	370	332	363	12-30	900	450
	300	500	485	430	390	404	16-30	1130	500
	350	550	550	490	448	444	16-34	1250	550
	400	600	610	550	505	484	16-34	1430	600
	450	650	660	600	555	504	20-34	1520	650
	500	700	730	660	610	524	20-41	1680	700
	600	800	840	770	718	565	20-41	1850	800

型号	公称通径	尺寸 (mm)
型号	公称通径	L	D	D1	D2	D6	b-f	z-φd	H
Z41W-4.0MPa	15	130	95	65	45	40	162	4-14	170
	20	150	105	75	55	51	162	4-14	200
	25	160	115	85	65	58	162	4-14	215
	32	180	135	100	78	66	182	4-18	260
	40	200	145	110	85	76	183	4-18	290
	50	250	160	125	100	88	203	4-18	345
	65	280	180	145	120	110	223	8-18	360
	80	310	195	160	135	121	223	8-18	385
	100	350	230	190	160	150	243	8-23	430
	125	400	270	220	188	176	283	8-25	530
	150	450	300	250	218	204	303	8-25	620
	200	550	375	320	282	260	383	12-30	780
	250	650	445	385	345	313	423	12-34	900
Z41W-6.4MPa	15	170	105	75	55	41	182	4-14	175
	20	190	125	90	68	51	202	4-18	200
	25	210	135	100	78	58	222	4-18	215
	32	230	150	110	82	66	242	4-23	270
	40	240	165	125	95	76	243	4-23	300
	50	250	175	135	105	88	263	4-23	370
	65	280	200	160	130	110	283	8-23	385
	80	310	210	170	140	121	303	8-23	400
	100	350	250	200	168	150	323	8-25	460
	125	400	295	240	202	176	363	8-30	570
	150	450	340	280	240	204	383	8-34	660
	200	550	405	345	300	260	443	12-34	820
	250	650	470	400	352	313	483	12-41	1000

订货须知：
一、①法兰不锈钢闸阀产品名称与型号
②法兰不锈钢闸阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定不锈钢闸阀型号，请按不锈钢法兰闸阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
