Z40Y美标闸阀
|
产品型号：Z40H/Y美标闸阀
|
公称压力：PN150LB～3500LB
|
适用温度：-29～425℃
|
适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
|
产品简介
----------------------------------------------------------------------
Z40H/W/Y-150LB法兰连接磅级钢制美标闸阀适用于ANSI Class150～3500、PN2.0～42.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
美标闸阀标准规范 :
|
设计与制造 |
结构长度 |
连接法兰 |
压力-温度等级 |
试验与检验 |
|
API600 |
ANSI B16.10 |
ANSI B16.5、 |
ANSI B16.34 |
API598 |
主要零件材料及适用工况:
|
零件名称 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
闸板 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
阀杆 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
PTFE＋304 |
PTFE＋304L |
PTFE+316 |
PTFE+316L |
石墨＋ 304 |
|
压盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
填料压环 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMOA |
|
螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |

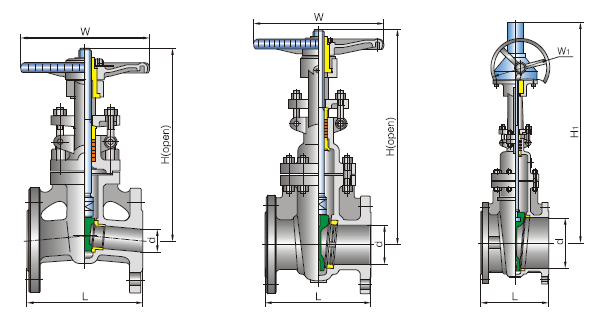

美标闸阀主要连接尺寸
|
型 号 |
规 格 |
尺 寸 (mm) |
||||||||
|
Z40H/W/Y-150Lb |
inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
Do |
|
1/2″ |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-φ15 |
155 |
120 |
|
|
3/4″ |
20 |
117 |
98 |
70 |
43 |
12 |
4-φ15 |
160 |
120 |
|
|
1″ |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-φ15 |
200 |
140 |
|
|
11/4″ |
32 |
140 |
117 |
89 |
64 |
13 |
4-φ15 |
245 |
160 |
|
|
11/2″ |
40 |
165 |
127 |
98.5 |
73 |
15 |
4-φ15 |
285 |
180 |
|
|
2″ |
50 |
178 |
152 |
120.5 |
92 |
16 |
4-φ19 |
315 |
200 |
|
|
21/2″ |
65 |
190 |
178 |
139.5 |
105 |
18 |
4-φ19 |
375 |
220 |
|
|
3″ |
80 |
203 |
190 |
152.5 |
127 |
19 |
4-φ19 |
400 |
240 |
|
|
4″ |
100 |
99q |
229 |
190.5 |
157 |
24 |
8-φ19 |
460 |
280 |
|
|
5″ |
125 |
254 |
254 |
216 |
186 |
24 |
8-φ22 |
540 |
300 |
|
|
6″ |
150 |
267 |
279 |
241.5 |
216 |
26 |
8-φ22 |
620 |
320 |
|
|
8″ |
200 |
292 |
343 |
298.5 |
270 |
29 |
8-φ22 |
800 |
400 |
|
|
1O″ |
250 |
330 |
406 |
362 |
324 |
31 |
12-φ25 |
850 |
450 |
|
|
12″ |
300 |
356 |
483 |
432 |
381 |
32 |
12-φ25 |
1000 |
500 |
|
|
14″ |
350 |
381 |
533 |
476 |
413 |
35 |
12-φ29 |
1300 |
600 |
|
|
16″ |
400 |
406 |
597 |
540 |
470 |
37 |
16-φ29 |
1400 |
600 |
|
|
18″ |
450 |
432 |
635 |
578 |
533 |
40 |
16-φ32 |
1600 |
650 |
|
|
20″ |
500 |
457 |
698 |
635 |
584 |
43 |
20-φ32 |
1850 |
650 |
|
|
24″ |
600 |
508 |
813 |
749.5 |
692 |
48 |
20-φ35 |
2200 |
700 |
|
|
型号 |
规格 |
尺寸Dimension(mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
D0 |
|
|
Z40H/W/Y-300Lb |
1/2″ |
15 |
140 |
95 |
66.5 |
35 |
15 |
4-φ15 |
155 |
120 |
|
3/4″ |
20 |
152 |
117 |
82.5 |
43 |
16 |
4-φ19 |
160 |
120 |
|
|
1″ |
25 |
165 |
124 |
89 |
51 |
18 |
4-φ19 |
200 |
140 |
|
|
11/4″ |
32 |
178 |
133 |
98.5 |
64 |
19 |
4-φ19 |
250 |
160 |
|
|
11/2″ |
40 |
190 |
156 |
114.5 |
73 |
21 |
4-φ22 |
290 |
180 |
|
|
2″ |
50 |
216 |
165 |
127 |
92 |
22 |
8-φ19 |
330 |
220 |
|
|
21/2″ |
65 |
241 |
190 |
149 |
105 |
25 |
8-φ22 |
385 |
250 |
|
|
3″ |
80 |
283 |
210 |
168.5 |
127 |
29 |
8-φ22 |
410 |
280 |
|
|
4″ |
100 |
305 |
254 |
200 |
157 |
32 |
8-φ22 |
480 |
300 |
|
|
5″ |
125 |
381 |
279 |
235 |
186 |
35 |
8-φ22 |
630 |
350 |
|
|
6″ |
150 |
403 |
318 |
270 |
216 |
37 |
12-φ22 |
690 |
350 |
|
|
8″ |
200 |
419 |
381 |
330 |
270 |
41 |
12-φ25 |
830 |
450 |
|
|
10″ |
250 |
457 |
445 |
387.5 |
324 |
48 |
16-φ29 |
1003 |
500 |
|
|
12″ |
300 |
502 |
521 |
451 |
381 |
51 |
16-φ32 |
1137 |
600 |
|
|
14″ |
350 |
762 |
584 |
514.5 |
413 |
54 |
20-φ32 |
1489 |
750 |
|
|
16″ |
400 |
838 |
648 |
571.5 |
470 |
57 |
20-φ35 |
1581 |
800 |
|
|
18″ |
450 |
914 |
711 |
628.5 |
533 |
60 |
24-φ35 |
2017 |
850 |
|
|
20″ |
500 |
991 |
775 |
686 |
584 |
64 |
24-φ35 |
2228 |
900 |
|
|
24″ |
600 |
1143 |
914 |
813 |
692 |
70 |
24-φ41 |
2650 |
950 |
|
|
Z40H/W/Y-600Lb |
1/2″ |
15 |
165 |
95 |
66.5 |
35 |
15 |
4-φ15 |
155 |
120 |
|
3/4″ |
20 |
190 |
118 |
82.5 |
43 |
16 |
4-φ19 |
160 |
120 |
|
|
1″ |
25 |
216 |
124 |
89 |
51 |
18 |
4-φ19 |
200 |
140 |
|
|
11/4″ |
32 |
229 |
133 |
98.5 |
64 |
21 |
4-φ19 |
250 |
160 |
|
|
11/2″ |
40 |
241 |
156 |
114.5 |
73 |
23 |
4-φ22 |
290 |
180 |
|
|
2″ |
50 |
292 |
165 |
127 |
92 |
26 |
8-φ19 |
350 |
250 |
|
|
21/2″ |
65 |
330 |
190 |
149 |
105 |
29 |
8-φ22 |
430 |
250 |
|
|
3″ |
80 |
356 |
210 |
168 |
127 |
32 |
8-φ22 |
470 |
300 |
|
|
4″ |
100 |
432 |
273 |
216 |
157 |
38 |
8-φ25 |
570 |
350 |
|
|
5″ |
125 |
508 |
330 |
266.5 |
186 |
45 |
8-φ29 |
700 |
400 |
|
|
6″ |
150 |
559 |
356 |
292 |
216 |
48 |
12-φ29 |
750 |
500 |
|
|
8″ |
200 |
660 |
419 |
349 |
270 |
56 |
12-φ32 |
830 |
600 |
|
|
10″ |
250 |
787 |
508 |
432 |
324 |
64 |
16-φ35 |
1210 |
650 |
|
|
12″ |
300 |
838 |
559 |
489 |
381 |
67 |
20-φ35 |
1350 |
700 |
|
|
14″ |
350 |
889 |
603 |
527 |
413 |
70 |
20-φ38 |
1600 |
750 |
|
|
16″ |
400 |
991 |
686 |
603 |
470 |
77 |
20-φ41 |
1800 |
800 |
|
|
18″ |
450 |
1092 |
743 |
654 |
533 |
83 |
20-φ44 |
2110 |
900 |
|
|
20″ |
500 |
1194 |
813 |
724 |
584 |
89 |
24-φ44 |
2350 |
950 |
|
|
24″ |
600 |
1397 |
940 |
838 |
692 |
102 |
24-φ52 |
2900 |
1000 |
|
一、①法兰美标闸阀产品名称与型号
②法兰美标闸阀口径，压力，材质，连接方式及介质和温度。
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定美标闸阀型号，请按美标闸阀型号直接向秦工阀门销售部订购0577-67952199，0577-67358500。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门技术专家0577-67952209为您审核把关。
